Что это такое?
|
| xafelade |
Posted on 20-07-2015 16:43
|
Новичок
Posts: 1
Joined: 20.07.15
|

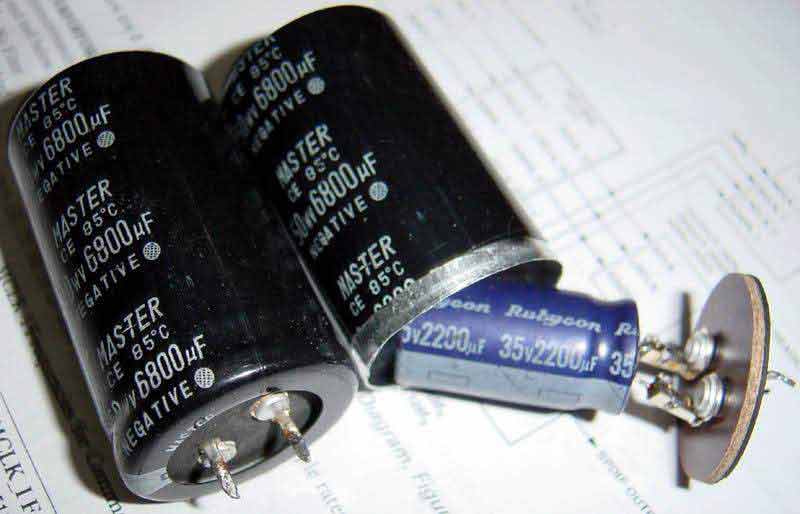

По фотографии видно, что это конденсаторы. Разобранный конденсатор показывает обман. Такое может быть на самом деле или это вранье?
Этот баян гуляет по интернету сто лет... давно выяснили, что это постановочное фото - или проще говоря - фейк.
*
Edited by Pretich on 04-09-2026 16:21
|
| |
|
|
| Mangust |
Posted on 22-07-2015 06:52
|
Пользователь
Posts: 54
Joined: 09.07.15
|
Ерунда какая-то. Видно же, что разобранный конденсатор вскрыт так, что самому не вскрыть - аккуратно очень. |
| |
|
|
| Alexandr_20015 |
Posted on 05-10-2015 15:15
|
Новичок
Posts: 4
Joined: 05.10.15
|
Старая фотка, из приколов.

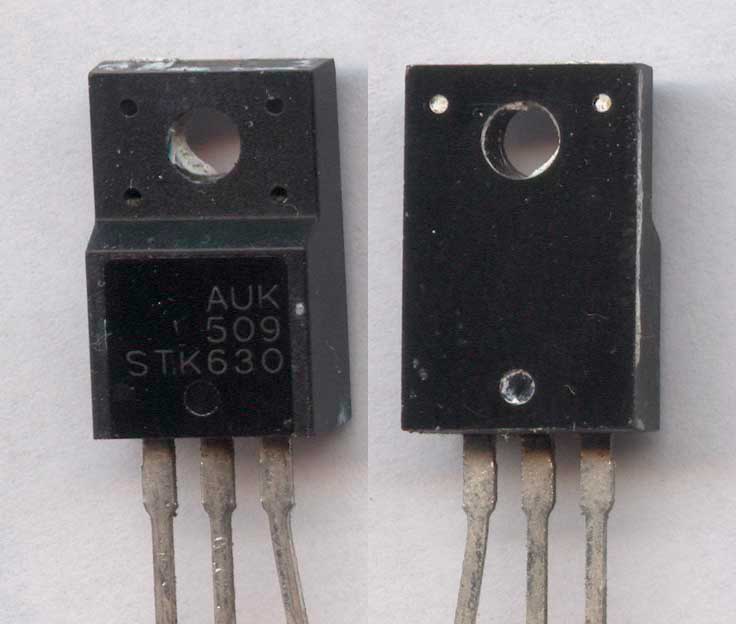

Скажите, что это такое: AUK 509 STK630

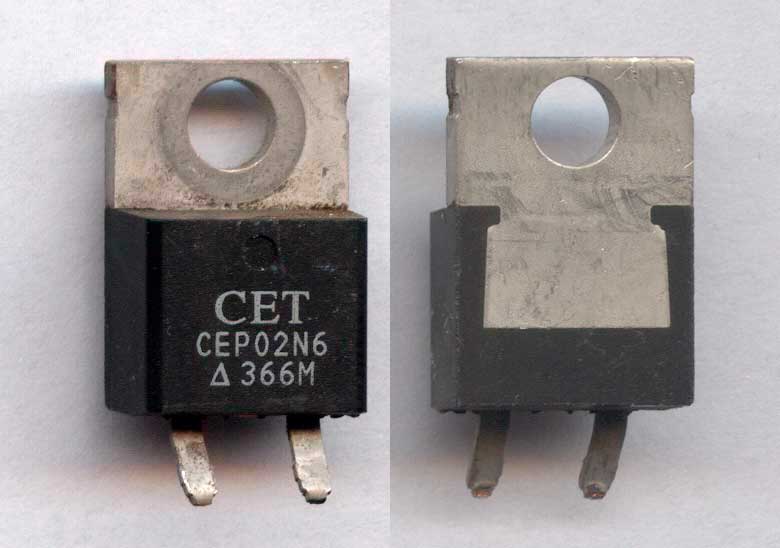

И вот еще одна штуковина: CET CEP02N6 - треугольник или значок дельты - потом еще 336M - и почему средней ножки нет?
Это N-канальные силовые высоковольтные MOSFET транзисторы. Используются в импульсных блоках питания.
Отсутствие средней ножки - она сделана заодно с подложкой (тыльной металлической стороной) что часто применяется для поверхностного монтажа, когда эта подложка (или фланец) припаиваются прямо к плате и потому средняя ножка не нужна.
*
Edited by Pretich on 04-09-2026 16:09
|
| |
|
|
| Alex-007 |
Posted on 06-11-2015 05:39
|
Начинающий
Posts: 42
Joined: 23.05.15
|

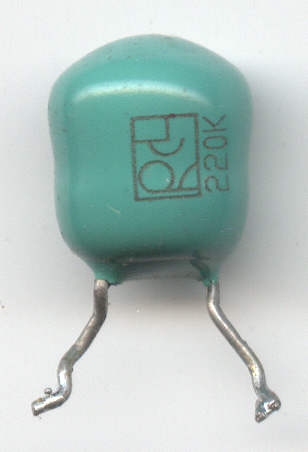

А это вот - не то конденсатор, не то резистор... черт знает что! На корпусе нанесен логотип неведомый и написано 220K - ???
По всему - резистор.
Надо разломать и посмотреть чего внутри )
*
Edited by Pretich on 04-09-2026 16:22
|
| |
|
|
| MiXX |
Posted on 24-11-2015 08:05
|
Пользователь
Posts: 88
Joined: 01.06.14
|
Вот найдено такое: EPCOS K3563M 2329 M4S6 на пяти ножках...
Кажется, реле со старого Dialup модема...
Непонятно. Такая мощная компания как EPCOS, а не может даташиты на свои радиодетали выложить на своем сайте... Или специально так делают?
*
MiXX attached the following image:
Edited by Pretich on 04-09-2026 16:25
|
| |
|
|
| zoll |
Posted on 12-08-2016 09:31
|
Пользователь
Posts: 69
Joined: 18.07.16
|
Микросхема какая-то... Или микросборка.
Моя лепта, хотя все понятно!

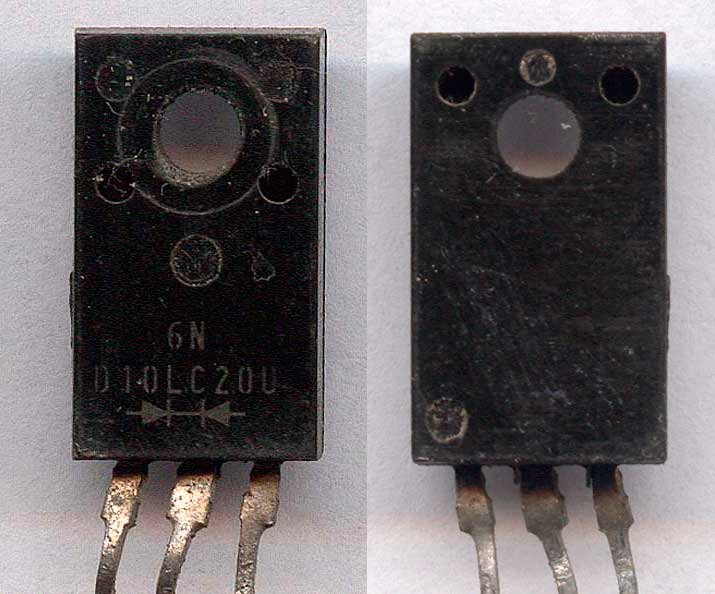

Маркировка: 6N D10LC20U
Это продукция китайской компании Shindengen - сверхбыстрый двух диодный выпрямитель с общим катодом.

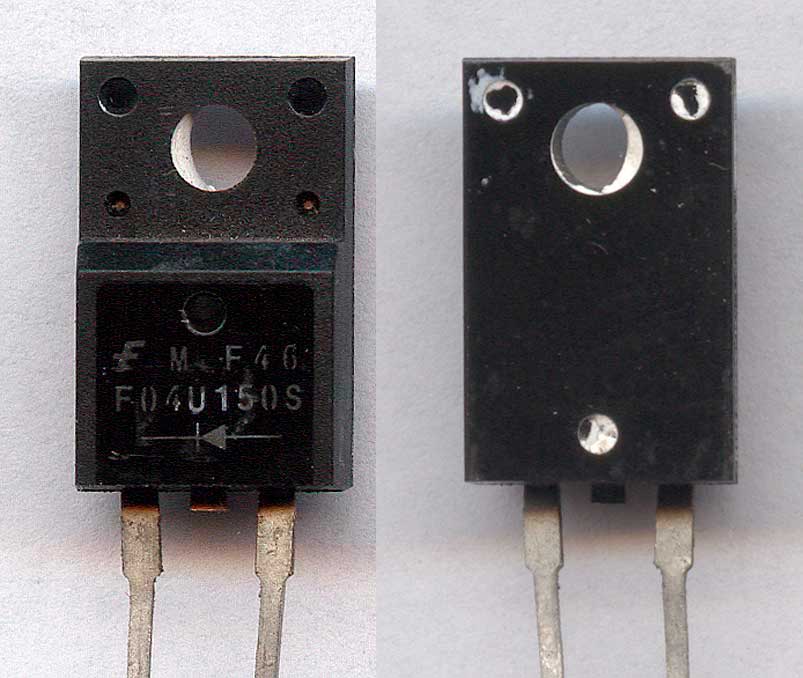

Маркировка: M F46 F04U150S - и тоже ножки посередине нет...
Это высоковольтный быстродействующий демпферный диод, судя по логотипу, производства Fairchild Semiconductor. Соответственно третья ножка у диода - как корове седло.
*
zoll attached the following images:
Edited by Pretich on 04-09-2026 16:16
|
| |
|
|
| Barka |
Posted on 04-11-2020 17:50
|
Начинающий
Posts: 49
Joined: 20.01.20
|

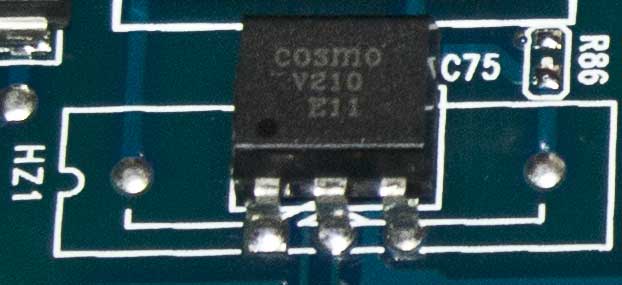

Что это за элемент на шести ножках, сверху маркировка cosmo V210 E11 - микросхема что ли?
Реле на модеме
*
Barka attached the following image:
Edited by Pretich on 04-09-2026 16:17
|
| |
|
|
| YASSSAN |
Posted on 03-02-2021 10:04
|
Начинающий
Posts: 31
Joined: 02.02.21
|
Электронное реле - это принципиально. От аналогового отличается как линкор от шаланды! |
| |
|
|
| Watson |
Posted on 06-02-2021 05:43
|
Администратор
Posts: 211
Joined: 18.12.15
|
Недавно видел ролик, где разбирается аккумулятор из Китая. Большой и с виду кислотный АКБ. Снимают верхнюю крышку, а под ней 3-4 пальчиковых аккумулятора АА. И все. Ниже идет мешочек с песком, для веса...
Вот так обманывают! |
| |
|
|
| Bopox |
Posted on 11-02-2021 15:48
|
Пользователь
Posts: 58
Joined: 20.02.17
|
Ну это не электроника, но что это такое?
Вот такой прибор. Корпус из алюминия, длина 130 мм, диаметр 15 мм. Есть ушко, как на авторучках, чтобы носить в кармане. На корпусе сверху выбита цифра 16. Ниже логотип завода и видимо год изготовления 1966. Там где 16 - можно смотреть внутрь, а с другой стороны пластмассовая прозрачная заглушка. Через нее проходит свет и там видна какая-то шкала...
Bopox attached the following image:
|
| |
|
|
| Kandibobr |
Posted on 13-02-2021 09:06
|
Начинающий
Posts: 49
Joined: 18.11.20
|
На фонарик похоже. Может что-то подсвечивать или - кто его знает! |
| |
|
|
| YASSSAN |
Posted on 13-02-2021 11:46
|
Начинающий
Posts: 31
Joined: 02.02.21
|
Этот прибор называется ДКП-50-А или Дозиметр карманный прямопоказывающий. Разработан в 50-х годах, производился до середины 90-х годов на Киевском заводе "Радиоприбор".
YASSSAN attached the following image:
|
| |
|
|
| Ali-sergey |
Posted on 03-03-2021 04:18
|
Начинающий
Posts: 49
Joined: 21.07.16
|
Я видел - один мужик таких целый ящик где-то надыбал и тащил сдавать на цветной металл |
| |
|
|
| Kilometr |
Posted on 03-06-2021 04:57
|
Начинающий
Posts: 14
Joined: 08.12.20
|
А это что за кнопка такая? В наличии 10 штук новеньких. На корпусе написано: L2 Series 5F TS RoHS 125/250/Vac 50Vdc u
|
| |
|
|
| Nov26 |
Posted on 04-06-2021 07:32
|
Начинающий
Posts: 43
Joined: 20.05.20
|
Kilometr - это автомат, защита от короткого замыкания, в общем, тот же предохранитель. Используется в различной бытовой и специализированной технике. У себя видел в микроволновке и в ИБП - источник бесперебойного питания для компьютера. |
| |
|
|
| Pretich |
Posted on 13-06-2021 17:41
|
Супер Администратор
Posts: 665
Joined: 02.03.14
|
Оживим немного тему - что это за такая штука?
 |
| |
|
|
| Sport-xxxi |
Posted on 06-07-2021 14:08
|
Пользователь
Posts: 56
Joined: 10.06.21
|
Датчик какой-то... А может детонатор от атомной бомбы?

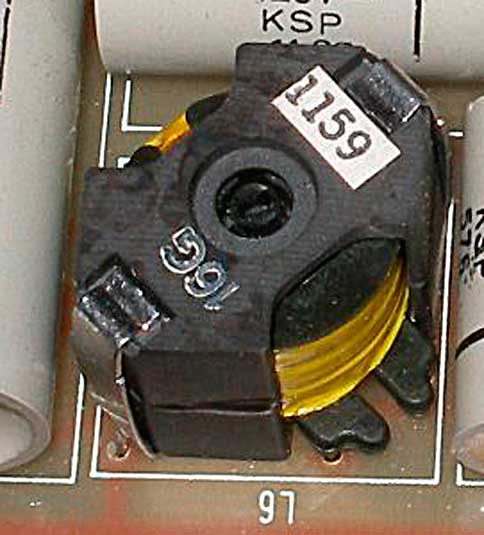

Вот скажите лучше что это за штука такая? На плате из соцстраны времен СССР их штук 10 - большие и тяжелые!
*
Edited by Pretich on 04-09-2026 14:29
|
| |
|
|
| AntraXX |
Posted on 29-07-2021 06:38
|
Пользователь
Posts: 127
Joined: 17.03.19
|
Дроссель - отрывать и медь сматывать, как наберете килограмма три - сдавать и деньги проматывать!
*
Edited by Pretich on 04-09-2026 14:30
|
| |
|
|
| Sport-xxxi |
Posted on 31-08-2026 08:24
|
Пользователь
Posts: 56
Joined: 10.06.21
|

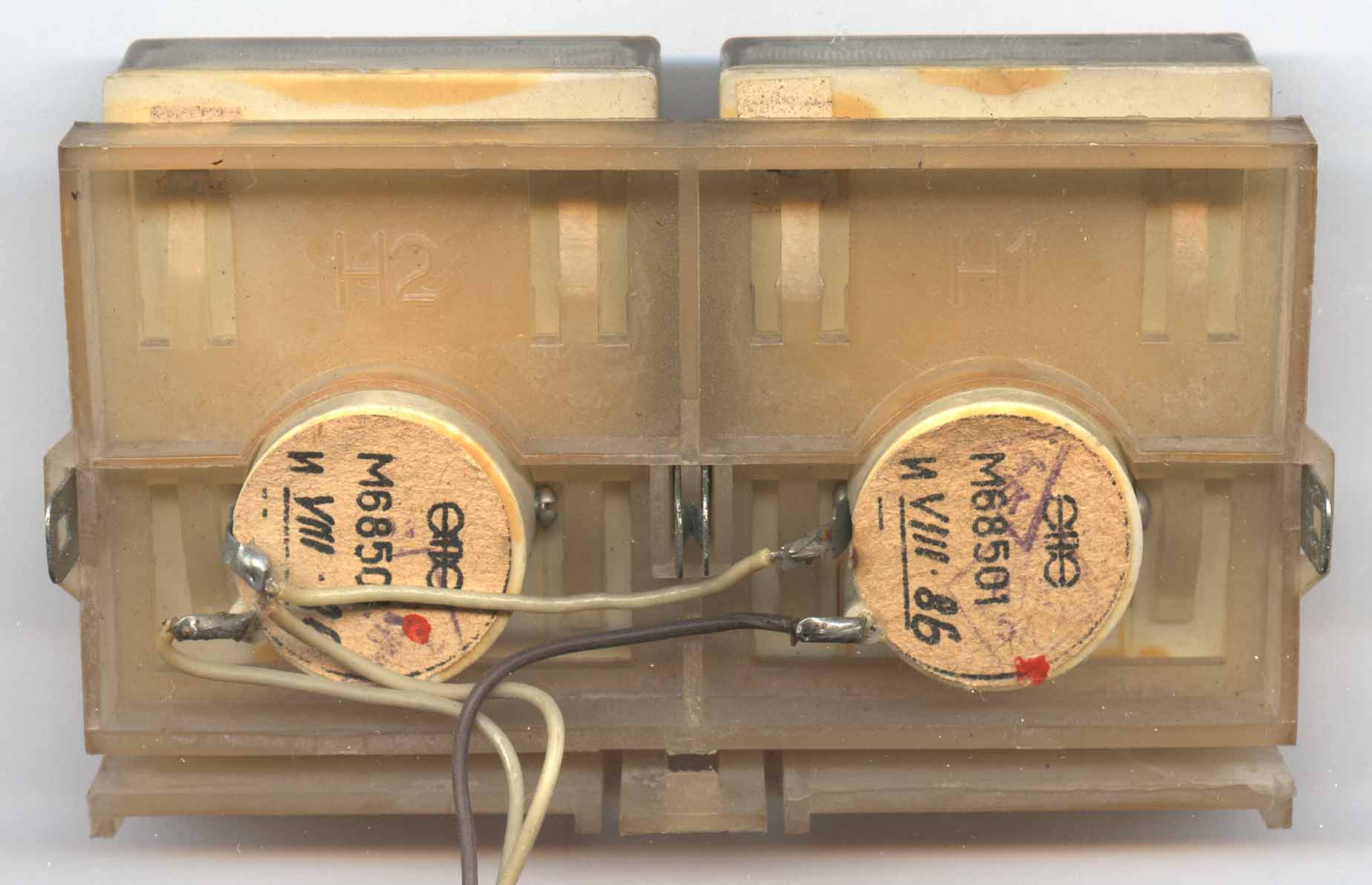

Вот такая штука - кто знает? Загадка... я-то знаю...
Сдвоенная, три провода - маркировка М68501, неизвестный мне логотип советского завода, и дата изготовления - август 1986 года. Подсказка - стояло в советском магнитофоне.
Ну так понятно - это сдвоенный стрелочный индикатор - хорошая штука! Винтаж...
*
Edited by Pretich on 04-09-2026 16:27
|
| |
|
|
| Sport-xxxi |
Posted on 31-08-2026 08:28
|
Пользователь
Posts: 56
Joined: 10.06.21
|

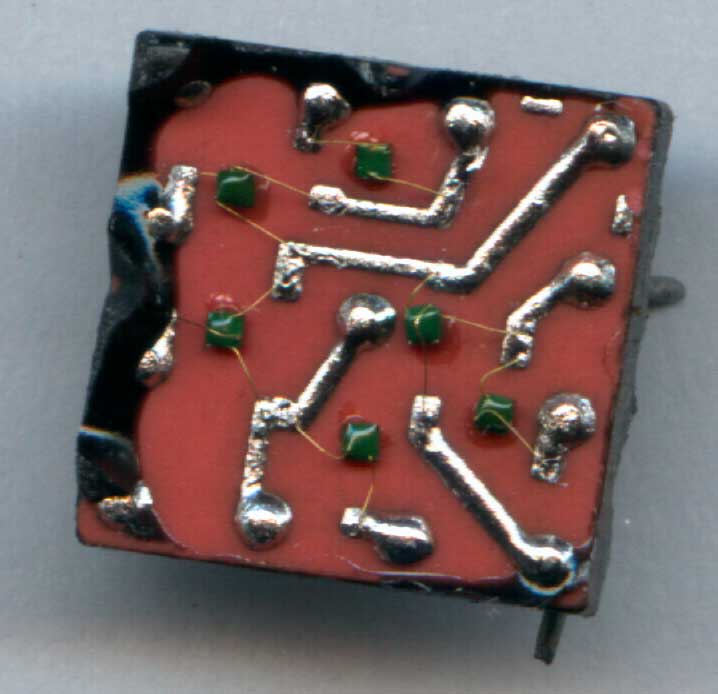

И еще одна непонятная штуковина из радиодеталей - из советской аппаратуры и точно откуда - не знаю... Наверное содержит драгметаллы - золото... судя по тонким желтым проводочкам...
А где алюминиевая верхняя крышка, на которой и есть маркировка этой микросборки?
*
Edited by Pretich on 04-09-2026 16:28
|
| |
|
