Здесь я буду собирать различные системы отображения информации в специальной и бытовой аппаратуре. Сейчас широко применяются жидкокристаллические дисплеи, а раньше это были... в общем, все по порядку.
+ Щелкните по изображению, чтобы увеличить!

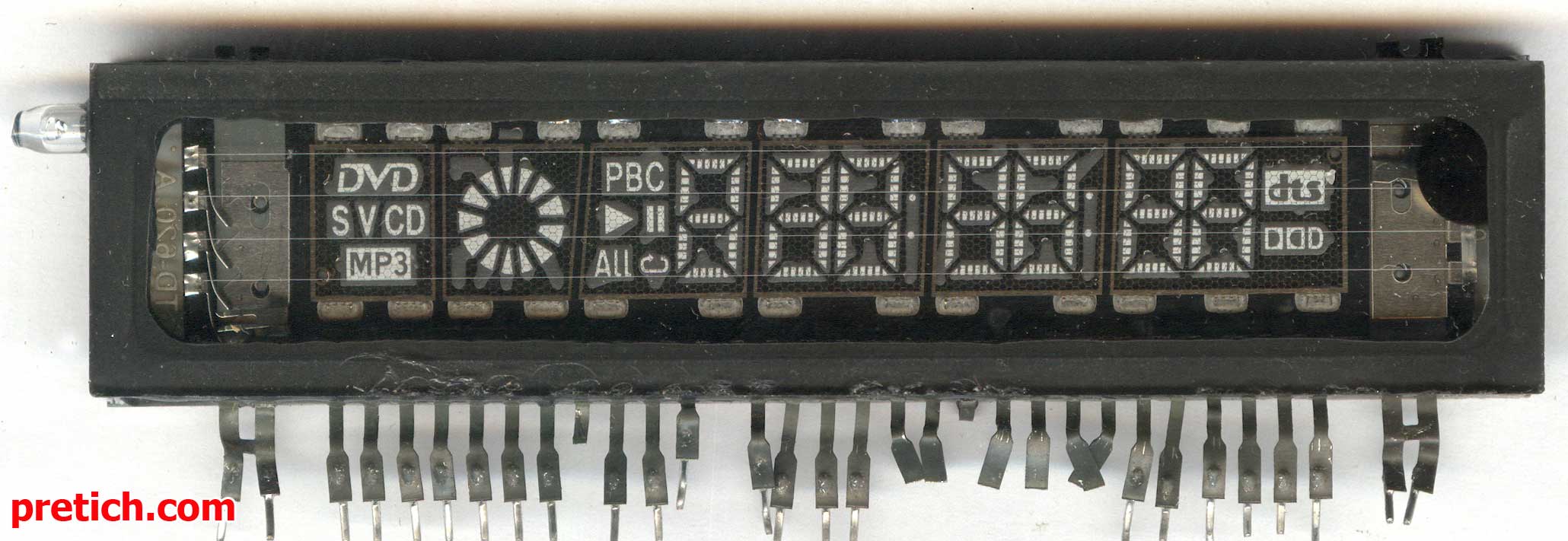

Вакуумно-люминесцентный индикатор DVD-плеера HYUNDAI H-DVD5004 (обзор и полную разборку читайте по ссылке)

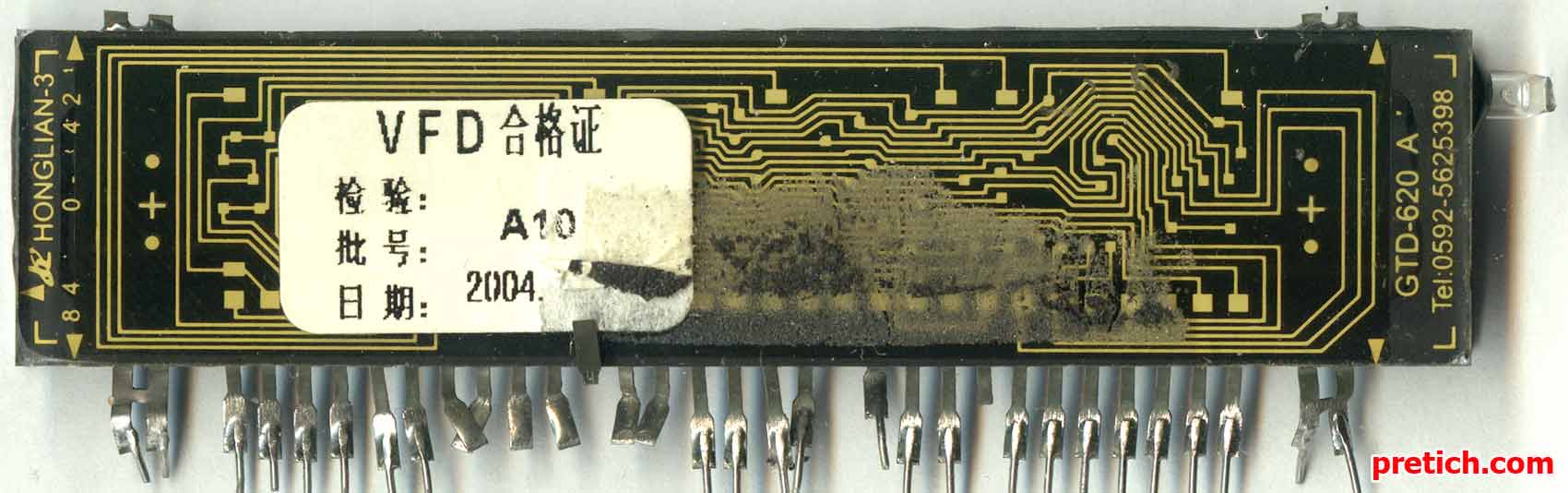

На бумажной наклейке спеди китайских иероглифов есть такое - VFD A10 2004
Японская компания Futaba помимо прочего специализируется на выпуске Вакуумно-люминесцентных индикаторов - ВЛИ, или vacuum fluorescent display - VFD, а также OLED индикаторов. Данный индикатор - ВЛИ, являющийся, по сути, радиолампой. Он был извлечен из одного старого видеомагнитофона, производитель и модель которого уже не припомнить. Да это и не важно, этими индикаторами обеспечивались несколько разных моделей от разных производителей...
Итак, стеклянный корпус, сбоку запаянный сосок, через который откачивается воздух. Из корпуса выходят 45 плоских контактов, к ним припаиваются длинные провода, которыми индикатор уже впаивается в плату прибора. Как видим, из 45 выводов задействовано только 30, а 15 пустуют... видимо часть функций индикатора производителю видеомагнитофона не понадобилась и они не активны...
Нет смысла описывать все символы индикатора... сами смотрите на фото.
На обратной стороне этикетка, на ней логотип FUTABA, название модели BJ366GK 6D и - Сделано на Тайване.
Этот индикатор также от видеомагнитофона, и это тоже VFD - Vacuum Fluorescent Display... Он заметно меньше по размеру, чем предыдущий, и соответственно способен отображать меньшее количество информации.
Из корпуса выходят 33 площадки, к ним также припаяны соединительные провода - стержни. И снова часть площадок не задействована - 9 штук пустуют...
На обратной стороне индикатора логотип Самсунг и название SVV 08SS06.
Вакуумно-люминесцентный индикатор не имеет маркировки, лишь на задней части под стеклом видна маркировка 20U26106SA и буква F - вероятно это тоже продукция Futaba... И этот индикатор тоже из видеомагнитофона...
Индикатор имеет тридцать стальных ножек, которые все впаиваются в плату, сколько из них задействовано - неизвестно...
Этот индикатор еще меньше, чем предыдущие и отображает существенно меньше информации...
Продолжение следует...
