Плата электроники: Paradox Security Systems 748+ 24-зонная контрольная панель, она относится к охранным системам. Опишем ее насколько можно полнее.
+ Щелкайте по фото, чтобы увеличить!

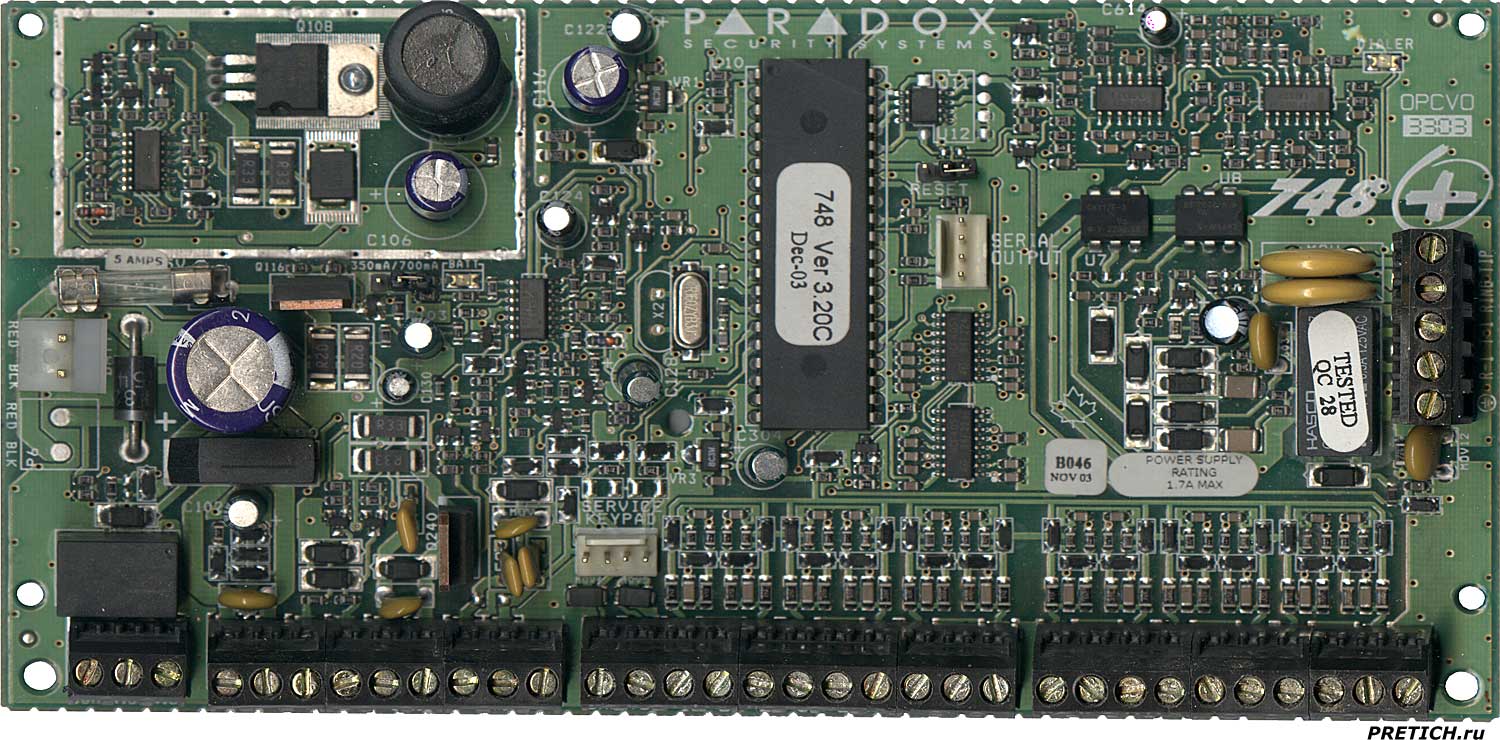

Плата - двусторонний стеклотекстолит покрытый зеленым лаком, размерами 190 х 100 мм. Все элементы сконцентрированы на одной стороне платы ее мы и рассмотрим. На плате мы видим: логотип Paradox Security Systems. Затем OPCVO 3303 и 748+. Так же есть наклейки: на одной B046 NOV 03 и на другой Power Supply Rating 1.7A MAX. Еще значок в виде кленового листа...
На плате есть один двухконтактный разъем - для подключения питания. Затем контактные колодки черного цвета... Еще есть четырехконтактный разъем, подписанный Service Keypad - вероятно для подключения клавиатуры... Еще один такой же разъем - Serial Output...

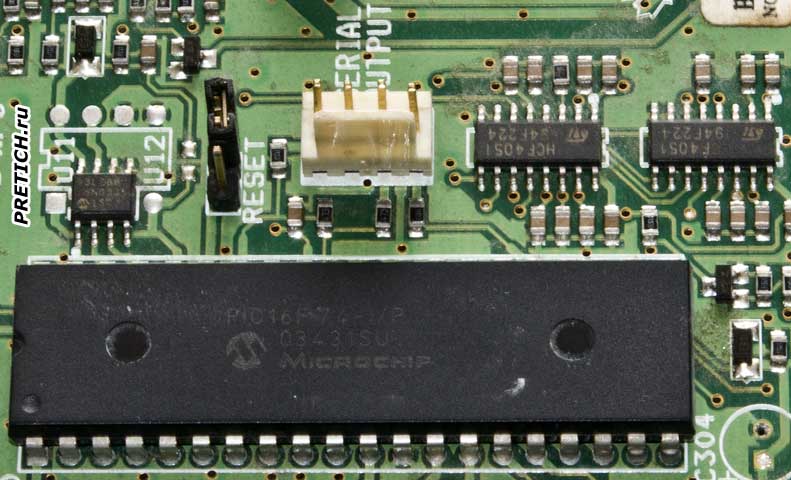

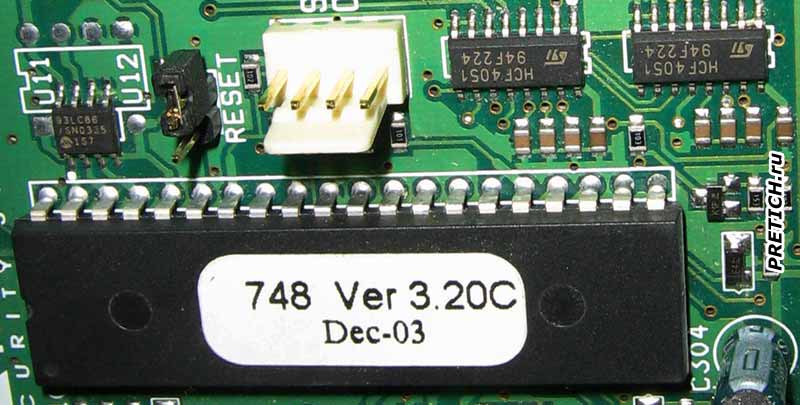

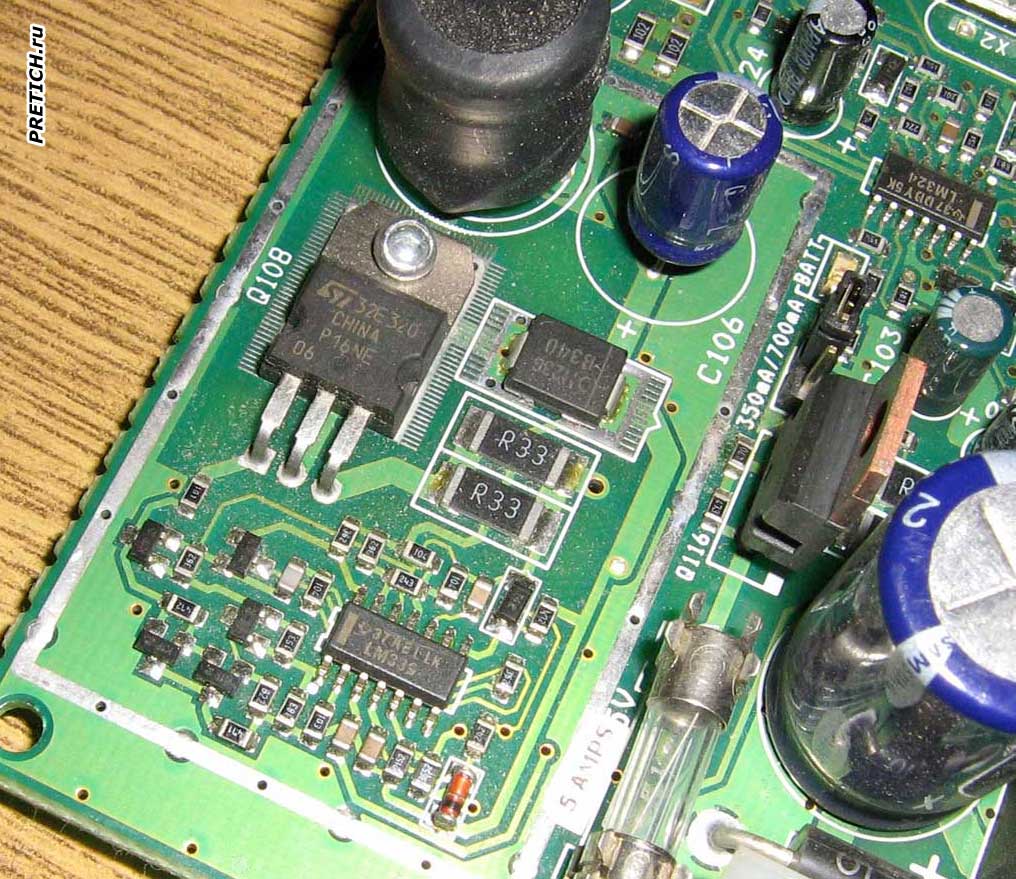

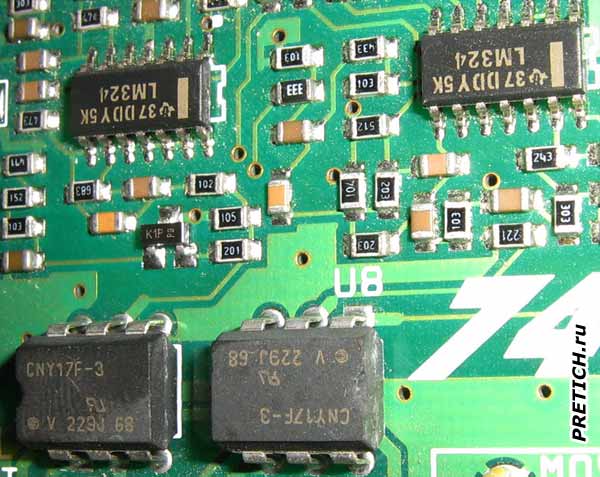

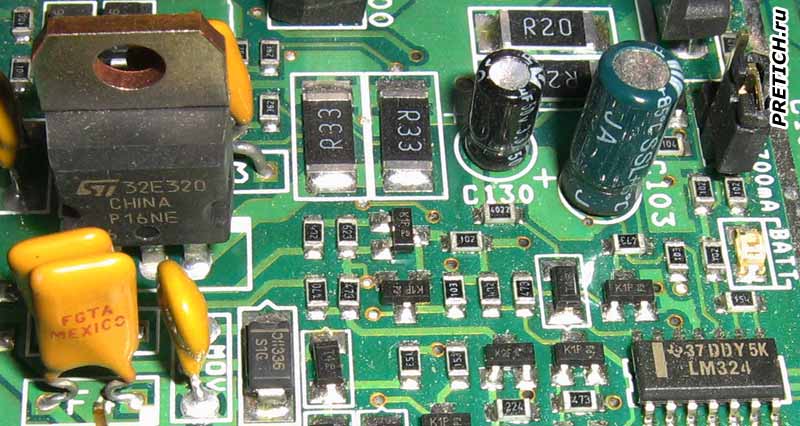

Из крупных элементов: В отдельном поле мы видим микросхему LM339, транзистор 32E320 P16NE производства STMicroelectronics. Большая микросхема, на ней наклейка: 748 Ver 3.20C Dec-03. Под наклейкой видим такую маркировку: PIC16F74-I/P и логотип Microchip - это 8-разрядный КМОП микроконтроллер с Flash памятью. Еще микросхемы: HCF4051 94F224, LM324, CNY17F-3 это фототранзисторные оптроны.

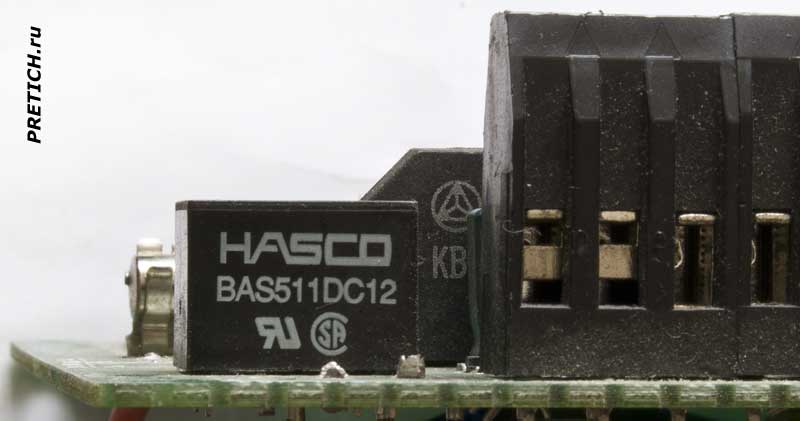

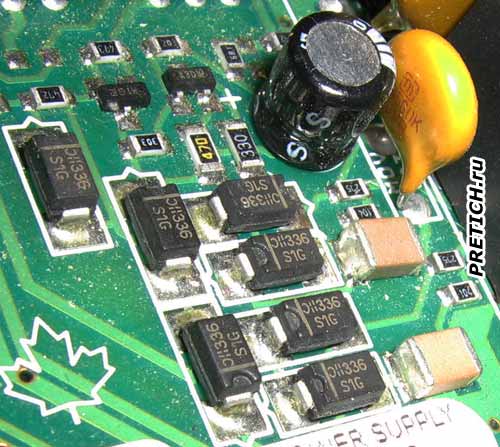

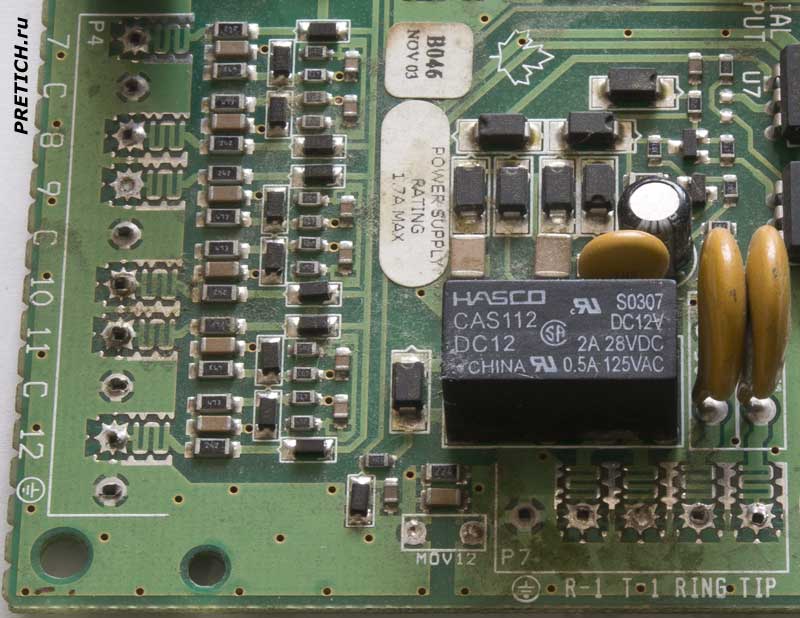

Реле HASCO CAS112 - поверх маркировки наклейка TESTED QC 28. Еще одно реле HASCO BAS511DC12... Диодный мост KBL401G. Еще один чип производства Microchip 93LC86 - это прошиваемая память Serial EEPROM. Ну и масса прочих мелких деталей SMD монтажа, кстати, есть и пустующие места...

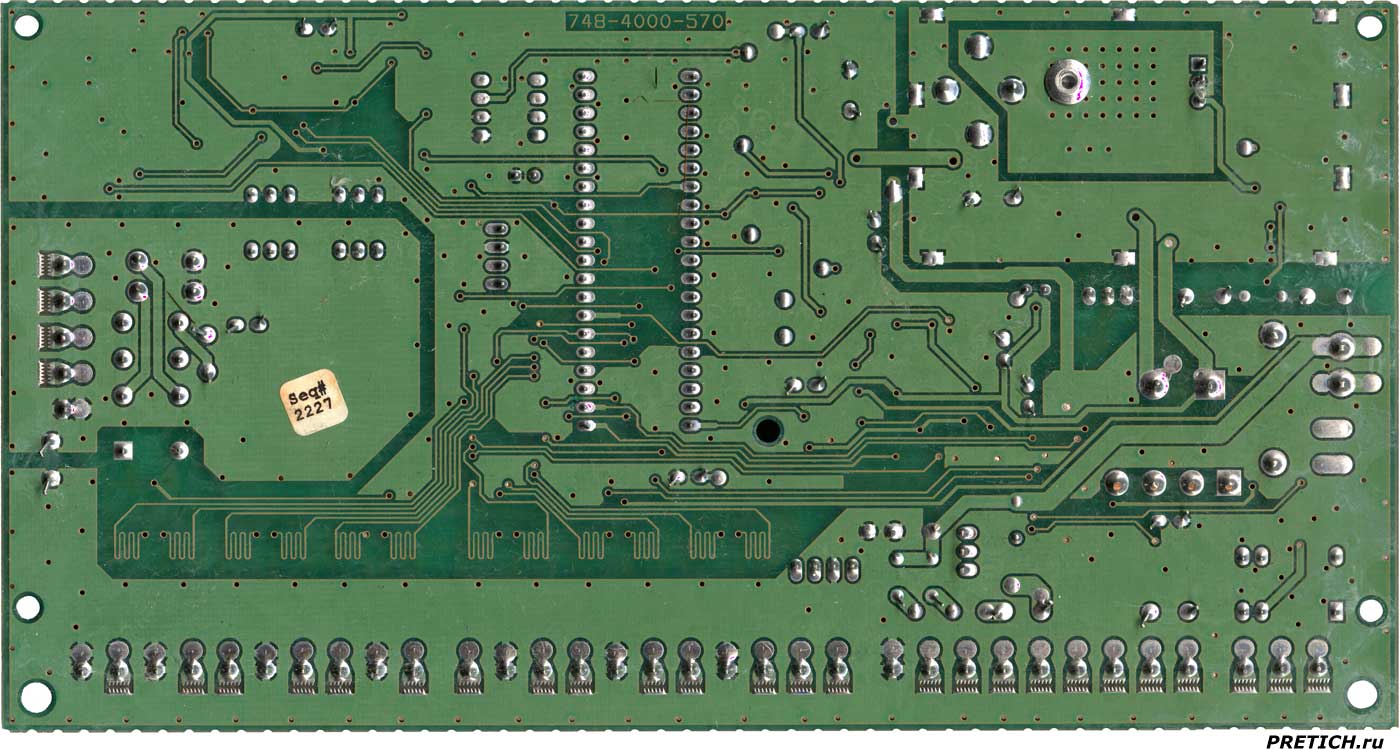

На обратной стороне платы элементов нет. Есть маркировка: 74B-4000-570 и бумажная наклейка: Seq# 2227.
Paradox Security Systems - это канадская компания, основанная в 1989 году, занимается разработкой и производством различных охранных систем. Вообще, информации о компании крайне мало...

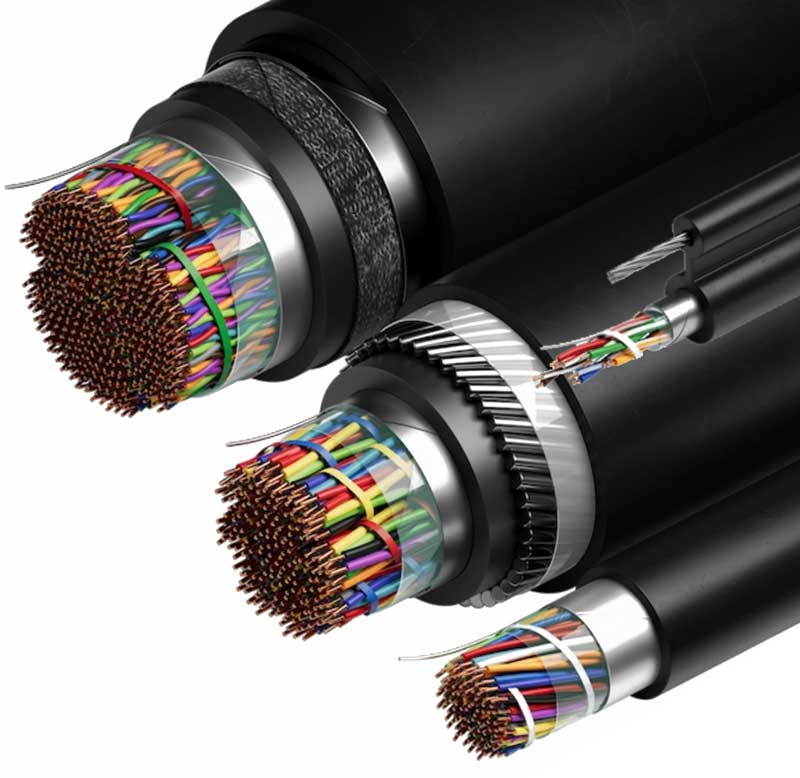

Такая плата требует для подключения соответствующих кабелей: АВББШВ или ТППэп...
