Обзор и разборка часов SEIKO 7009-206A
Продолжаю описывать часы, с полной разборкой. Многие пишут на электронную почту или в ЛС, мол - это варварство! Разбирать в один конец вполне годные часы, особенно если это советские экземпляры. Согласен. Но что прикажете мне с ними делать? Я так поступаю со многим другим - если все это сохранять, жить негде станет!А продать или просто подарить все это - некому...
+ Щелкайте по фото, чтобы увеличить!
Сегодня я проведу вскрытие очередного трупика - наручных часов под именем SEIKO, название модели 7009-206A... Этой модели естественно нет на сайте Сейко...
Внешний обзор
Часы SEIKO Quartz 7009-206A - это просто китайская прелесть...

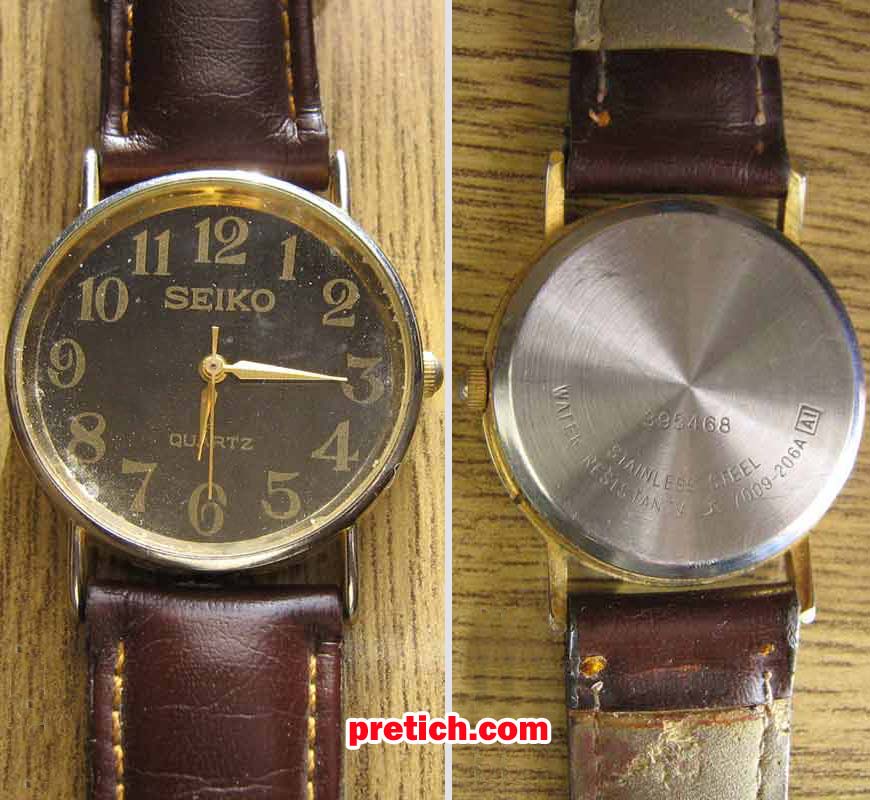

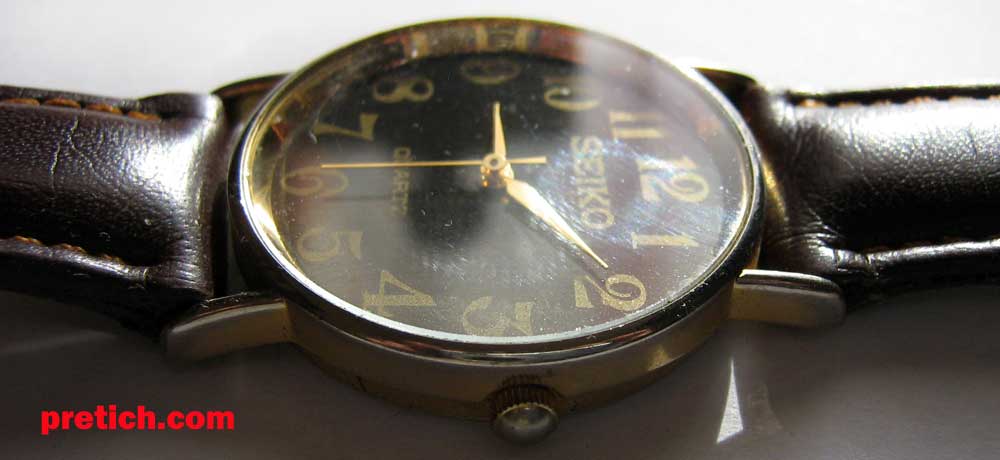

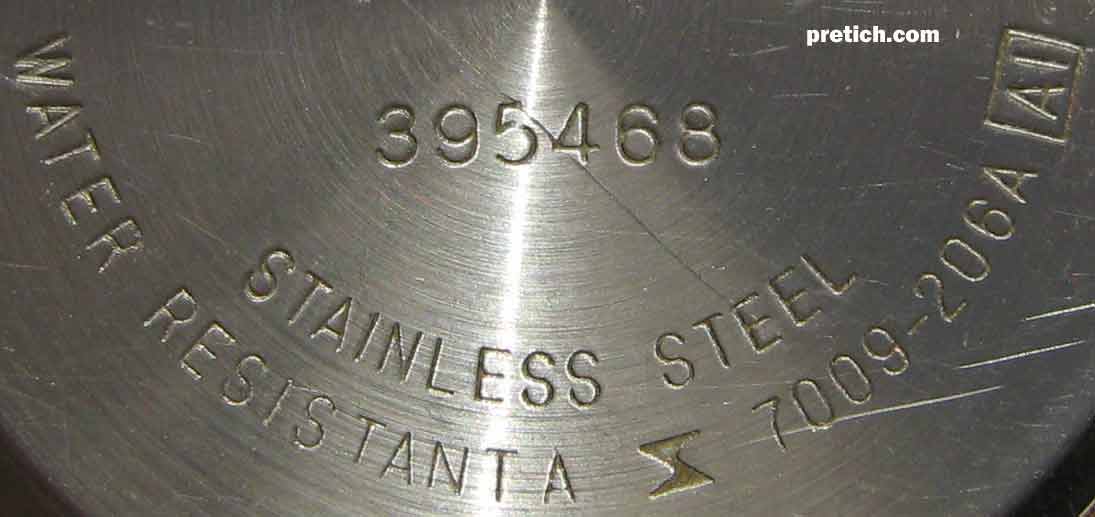

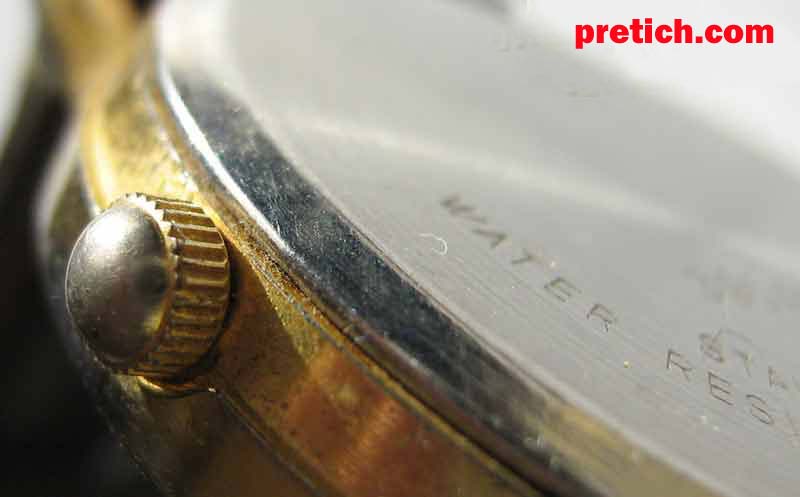

Итак, круглый позолоченный металлический корпус - насколько там присутствует золото? Да нисколько. Ремешок из искусственной кожи... Плоское стекло - стекло настоящее, под стеклом темный, почти черный циферблат. На нем нанесены цифры - видимо травлением, или лазерной гравировкой. Так же нанесен логотип SEIKO и в низу QUARTZ. Три стрелки, позолоченные тем же китайским способом. Сбоку переводная головка. На обратной стороне крышка из нержавеющей стали, на ней почти по центру выбит серий номер - 395468. Затем полукругом: Stainless Steel. Water Resistanta. И наконец, название модели: 7009-206A и значок AI в квадратике...

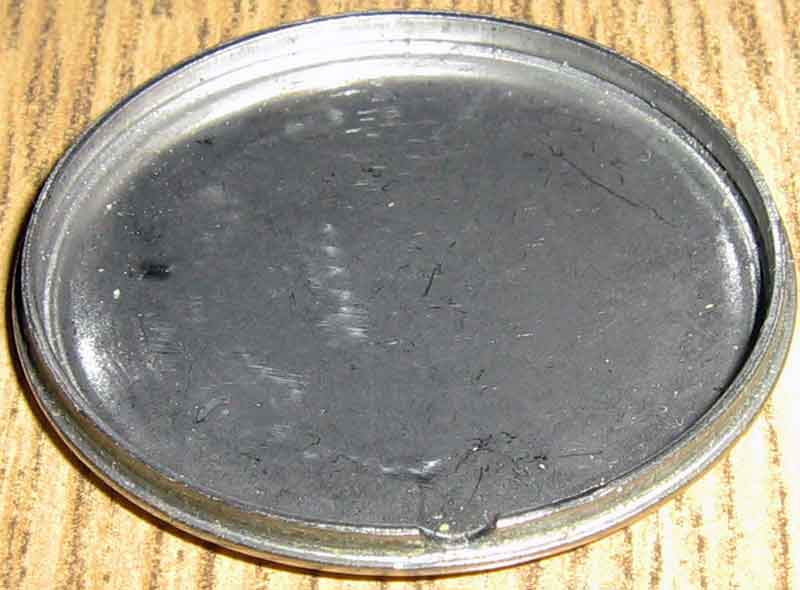

Теперь приступим к препарированию пациента. Задняя крышка снимается без проблем - ее надо поддеть чем-нибудь острым. Никаких специальных герметических прокладок не обнаруживаем - значит, насчет водонепроницаемости вранье.
Приступаем к вскрытию

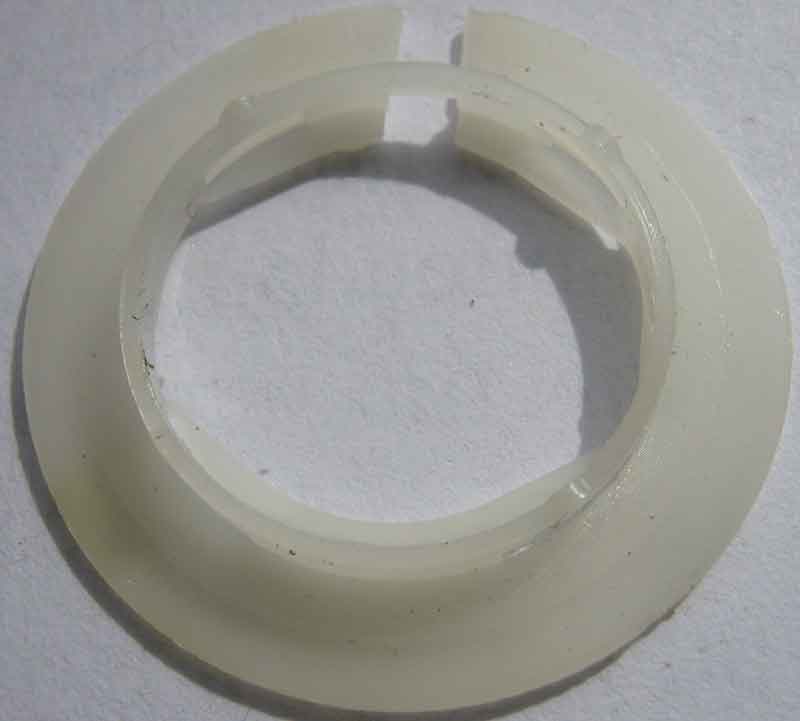

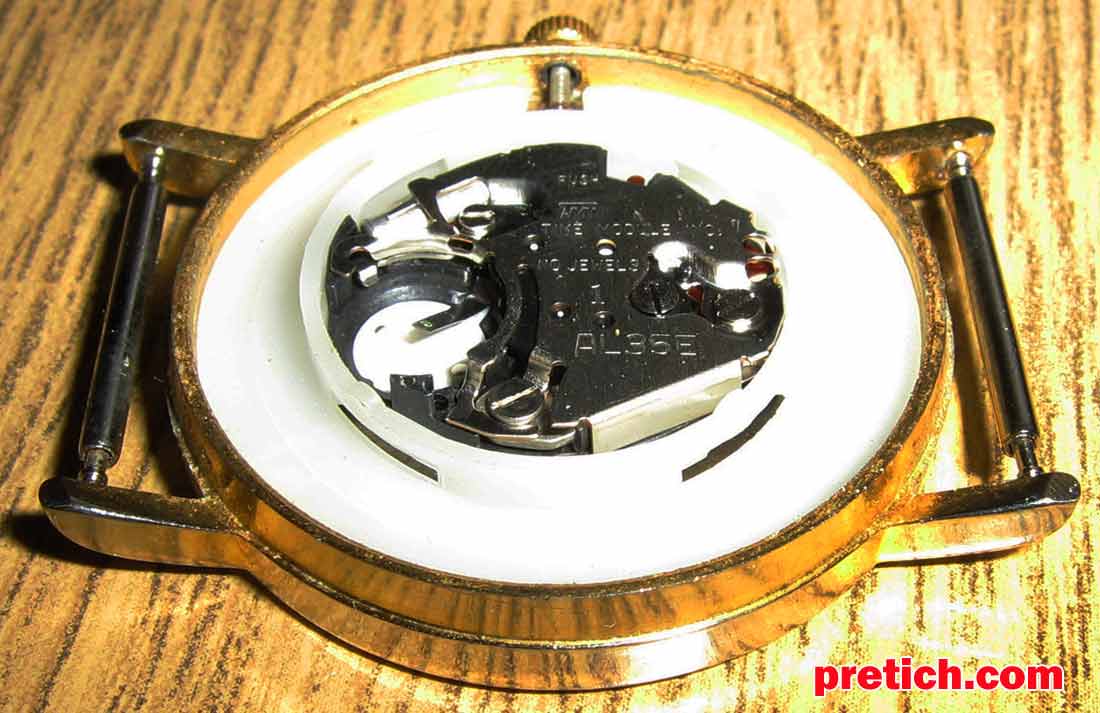

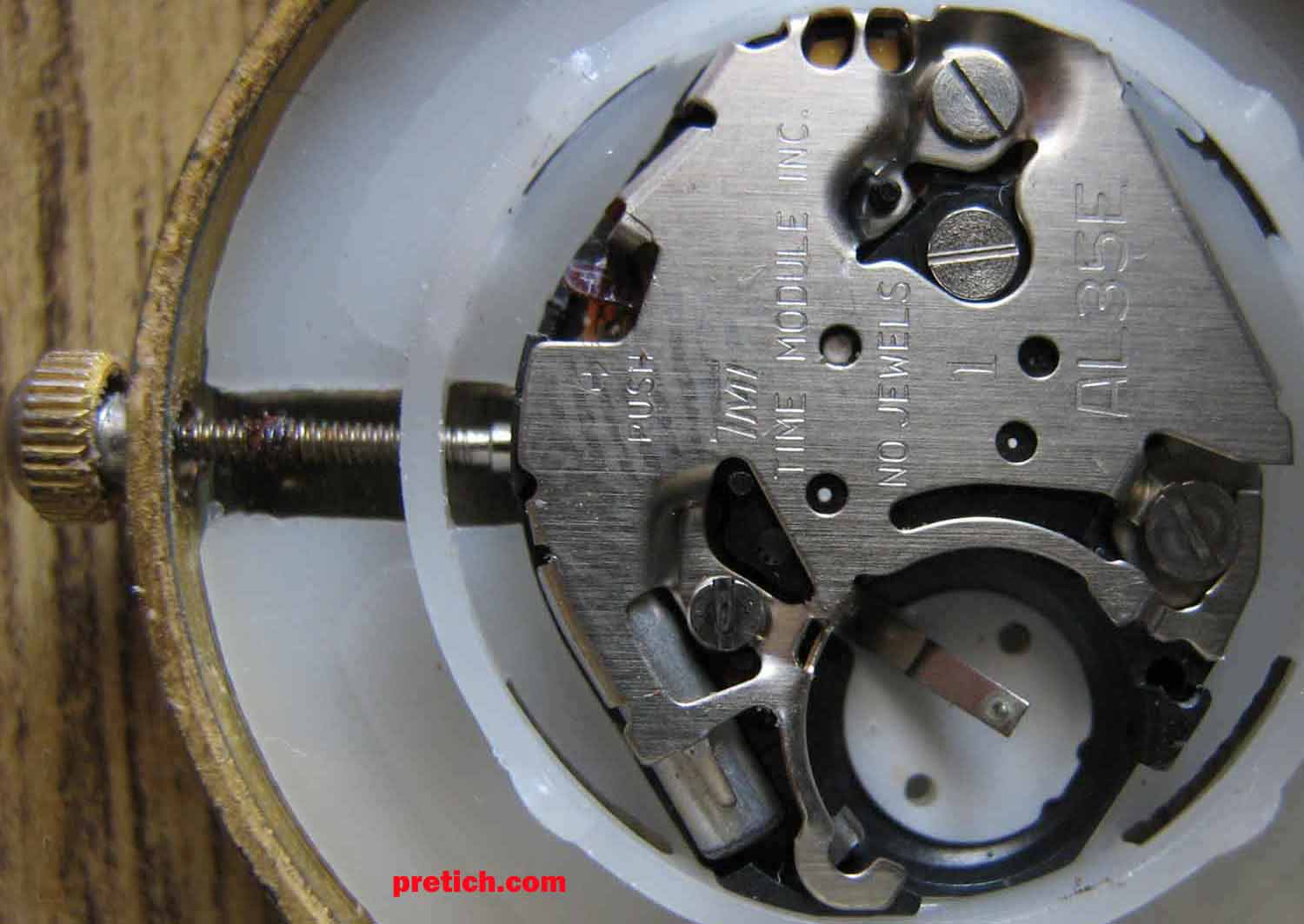

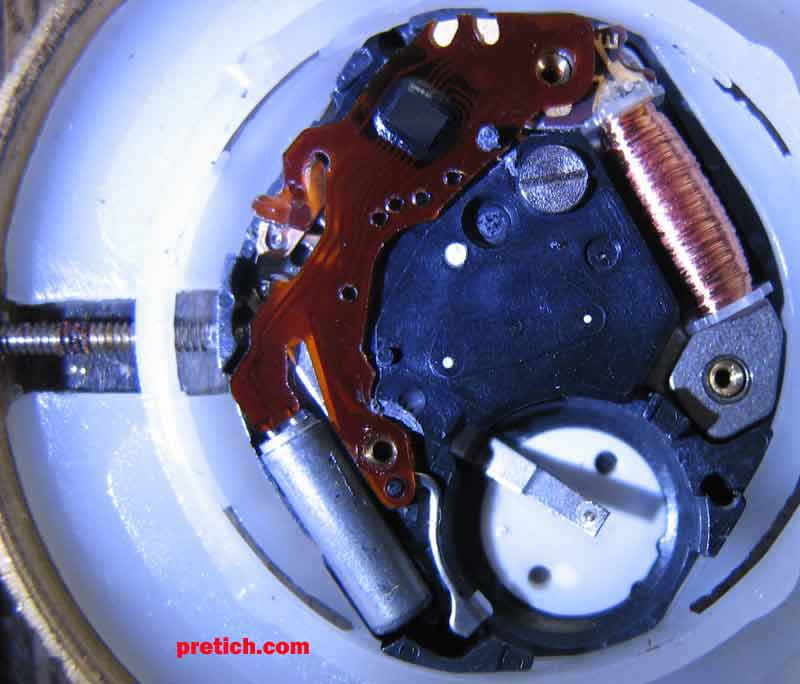

Внутри SEIKO Quartz 7009-206A, зафиксированный пластмассовым вкладышем, мы видим кварцевый механизм - широко известный и распространенный AL35E (даташит читайте по ссылке - уже нет ссылки). Механизм зарекомендовал себя как достаточно надежный и точный. На механизме видим маркировку: TMI - Time Module Inc.
Этапы разборки кварцевых часов, пошагово...

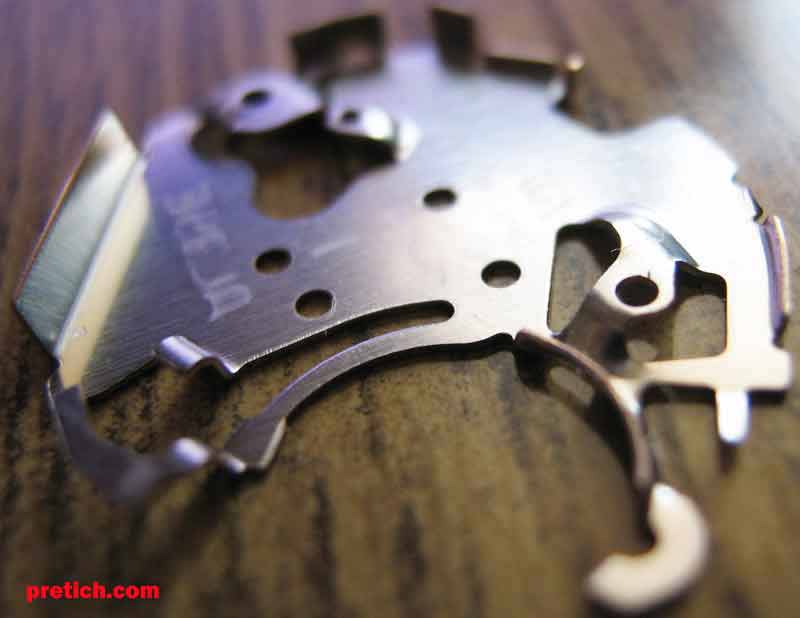

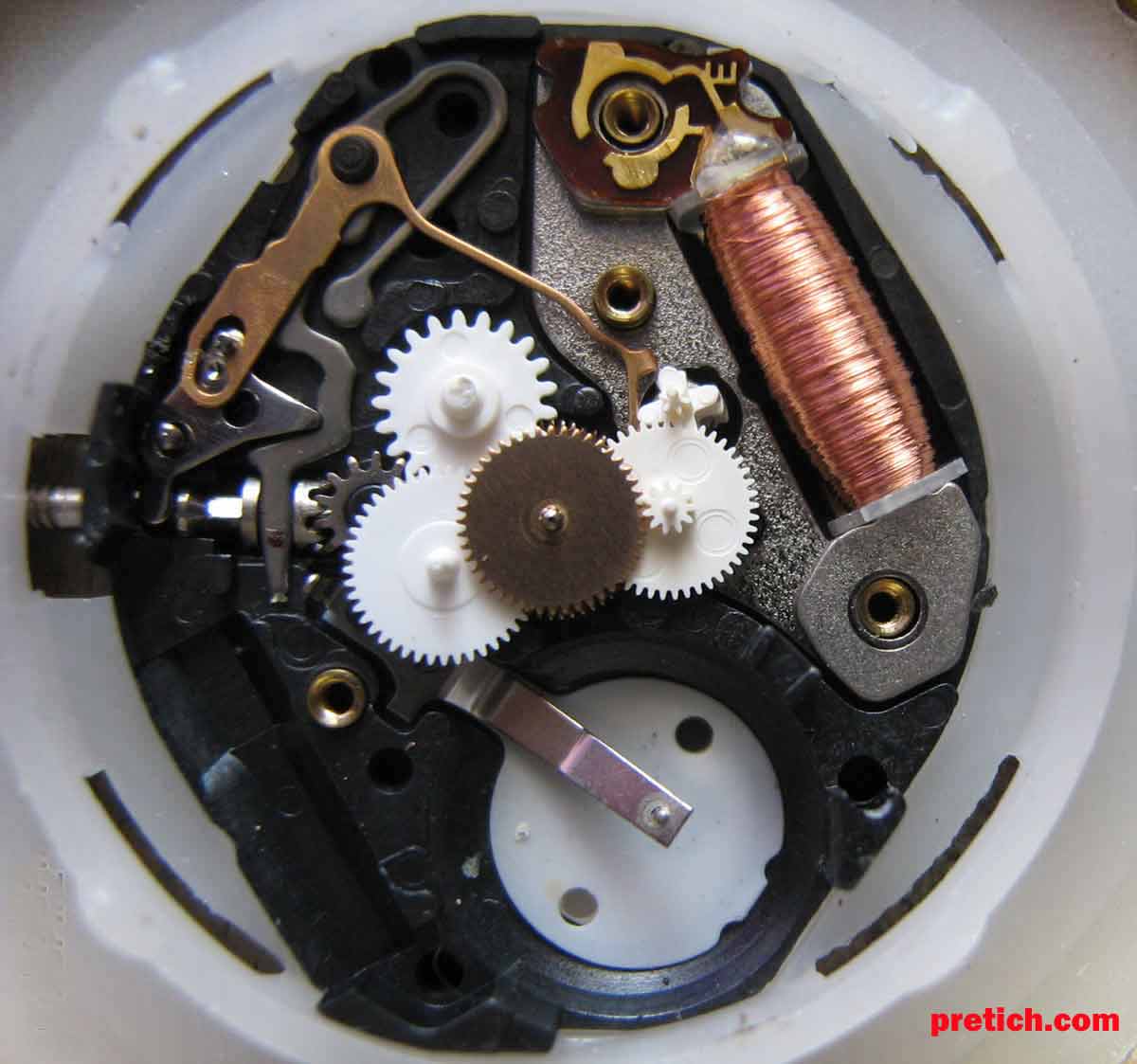

Разборка кварцевого часового механизма AL35E
Разборка механизма AL35E не представляет собой ничего интересного, вряд ли кто будет заниматься его ремонтом, поэтому я просто выкладываю процесс его разборки без комментариев. Это так сказать - ознакомление для любопытных.

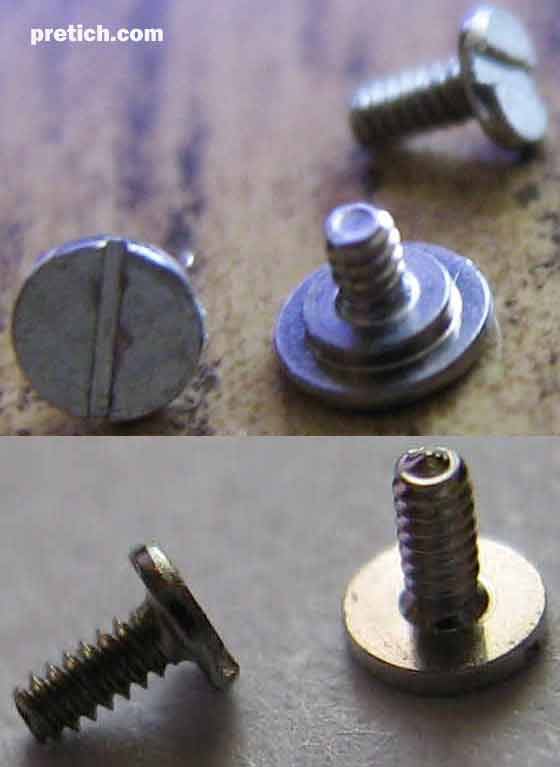

Винты в механизме, материал - сталь и хромированная латунь... шлицы под плоскую отвертку.

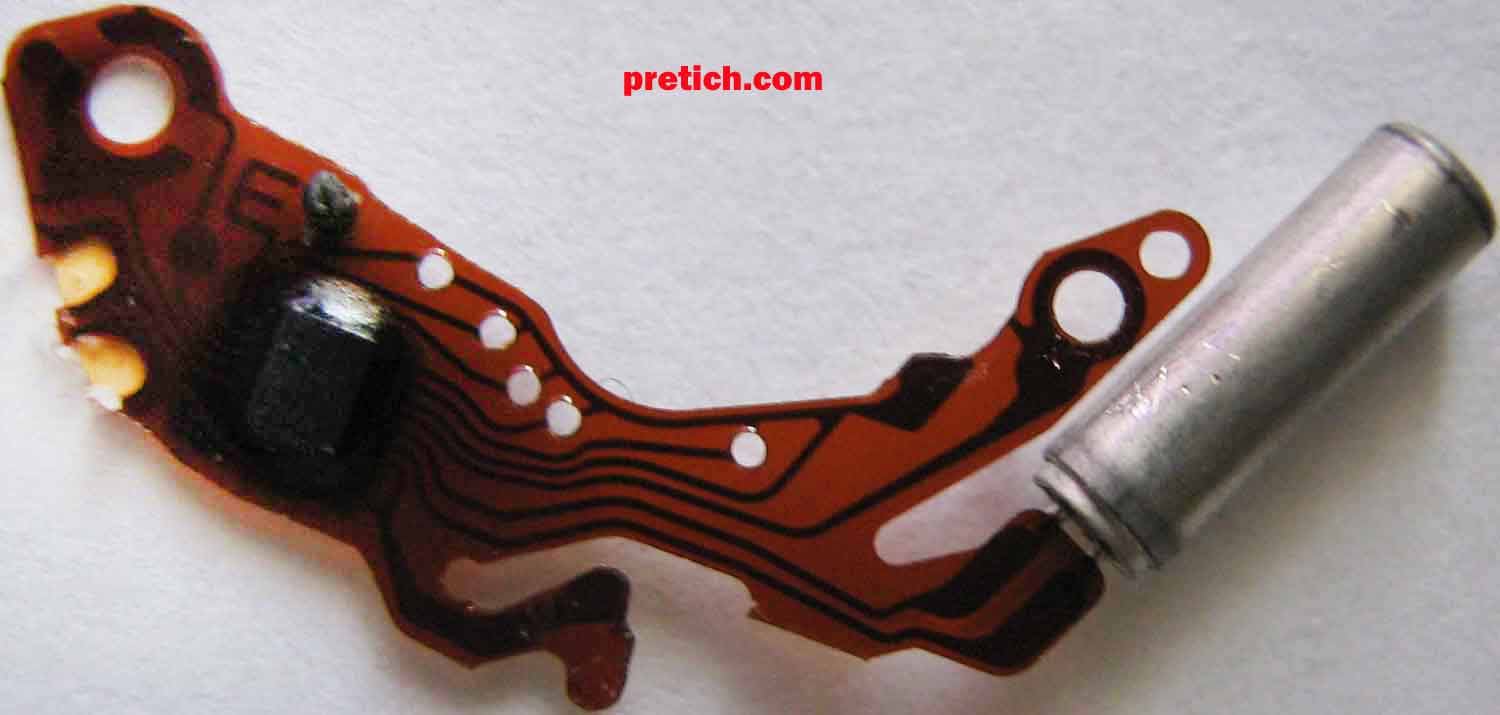

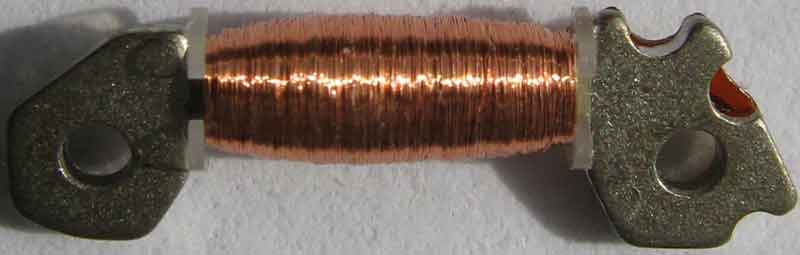

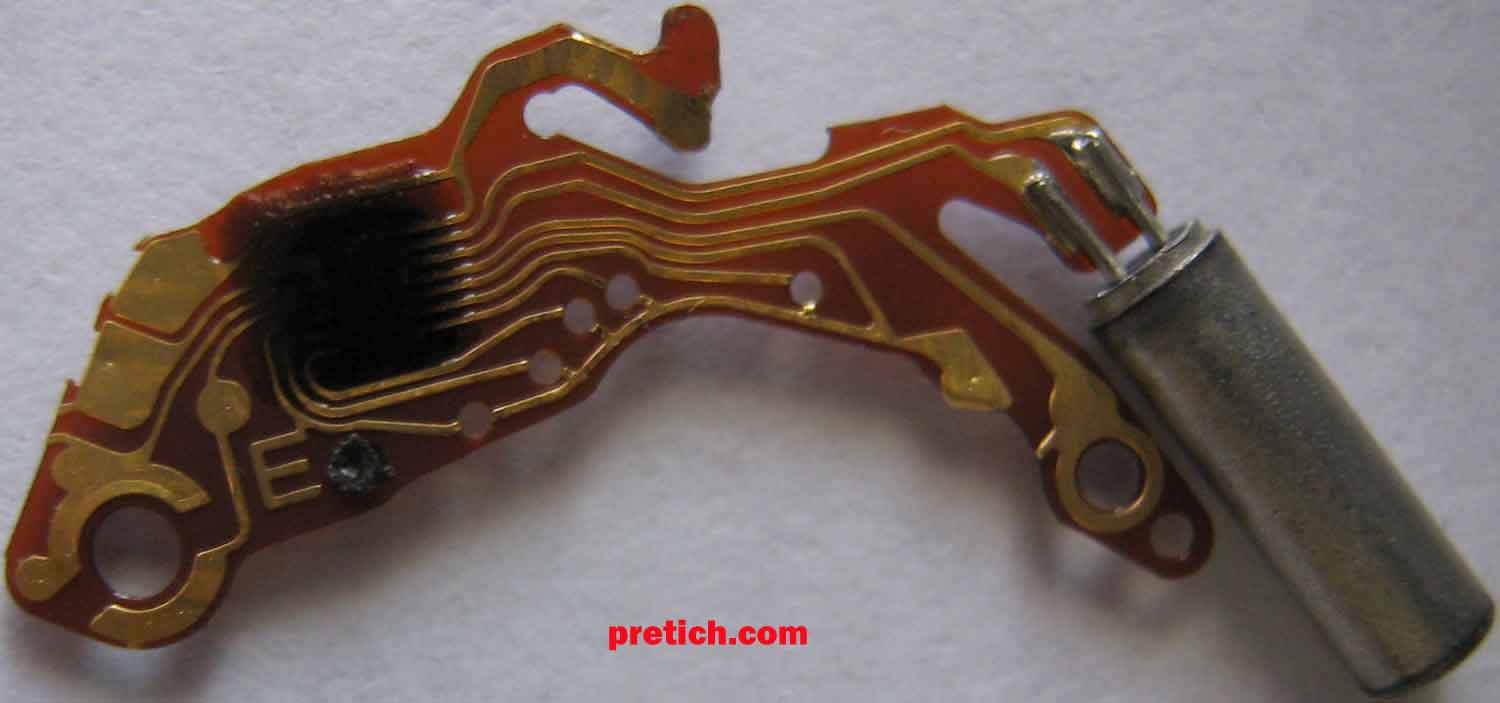

Электроника...

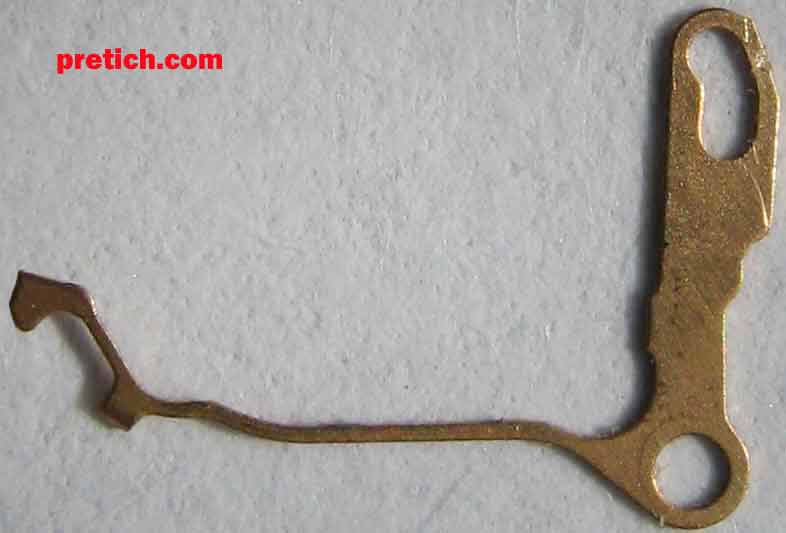

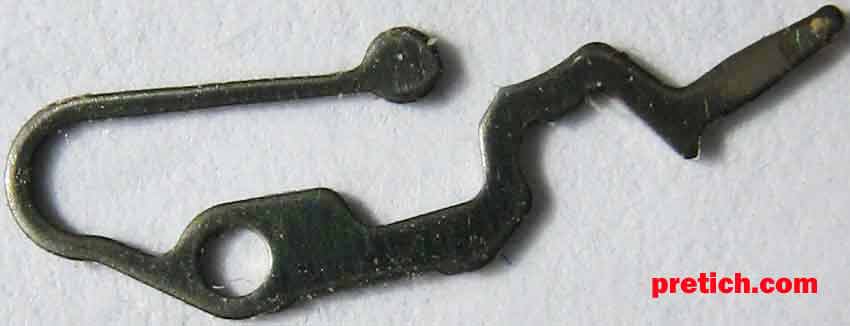

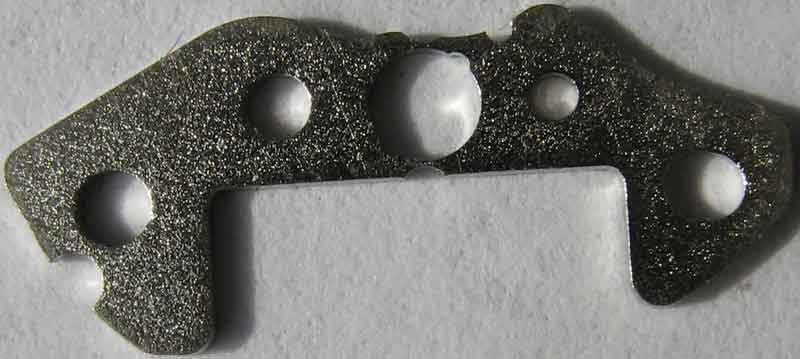

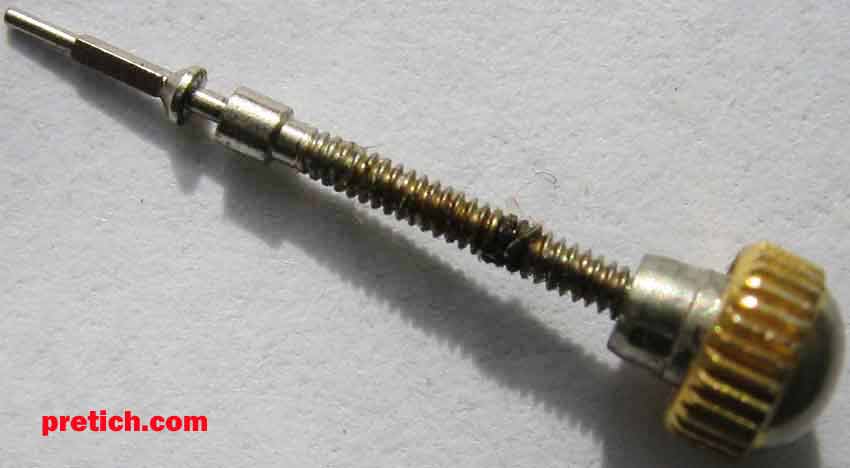

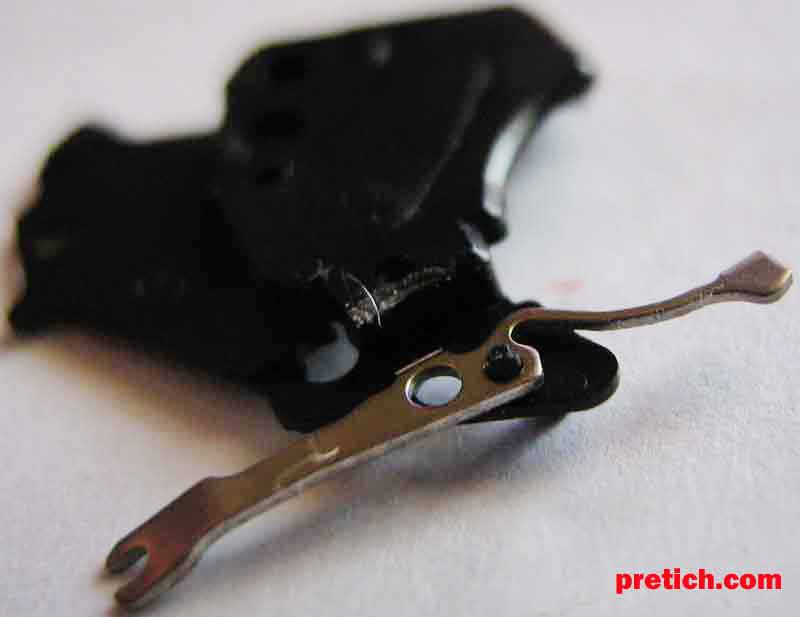

Прочие штуки из часов Сейко
Вот на винте мы видим "налипло" что-то... это резиновое колечно, попытка герметизации...

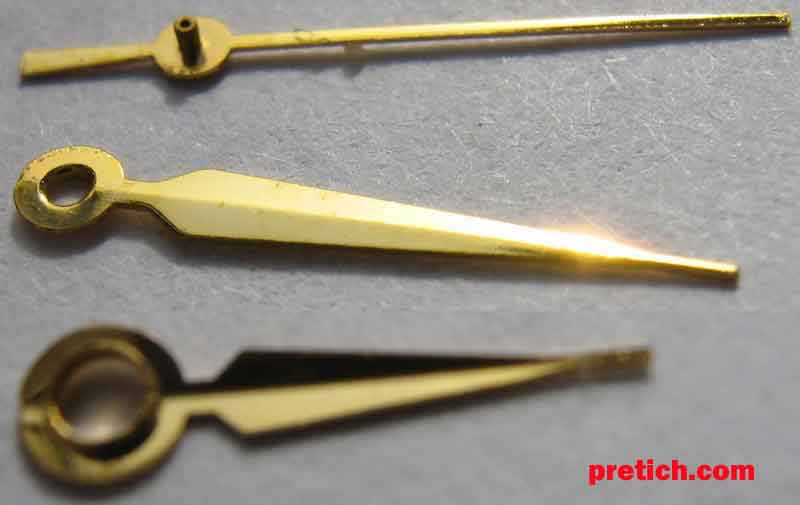

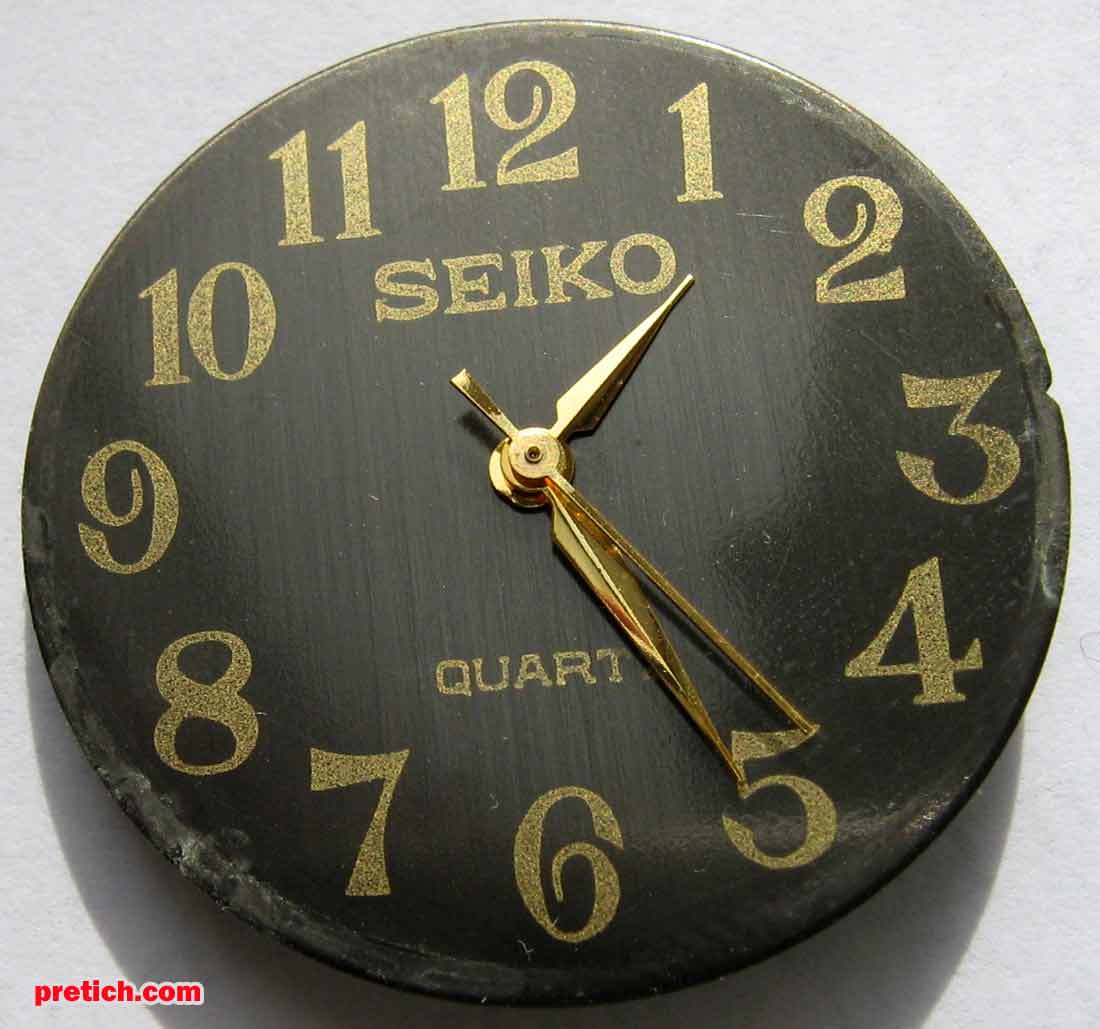

Циферблат и стрелки

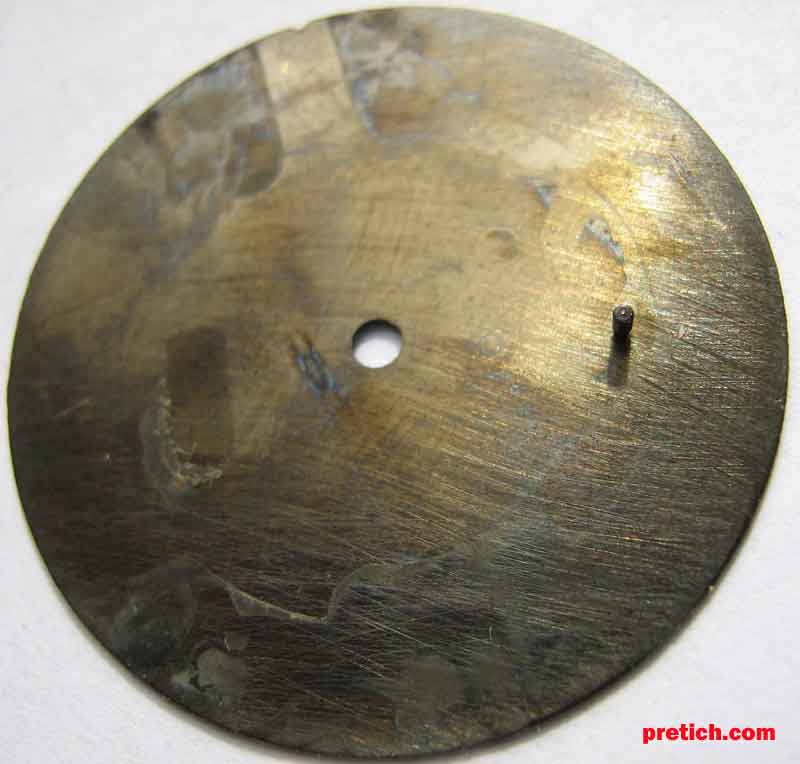

Внутренняя сторона циферблата...

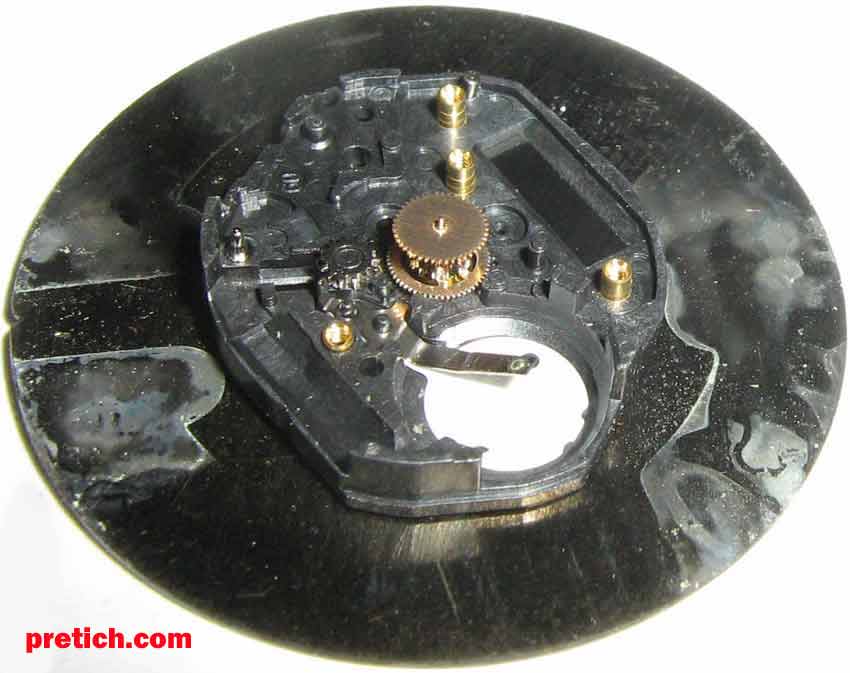

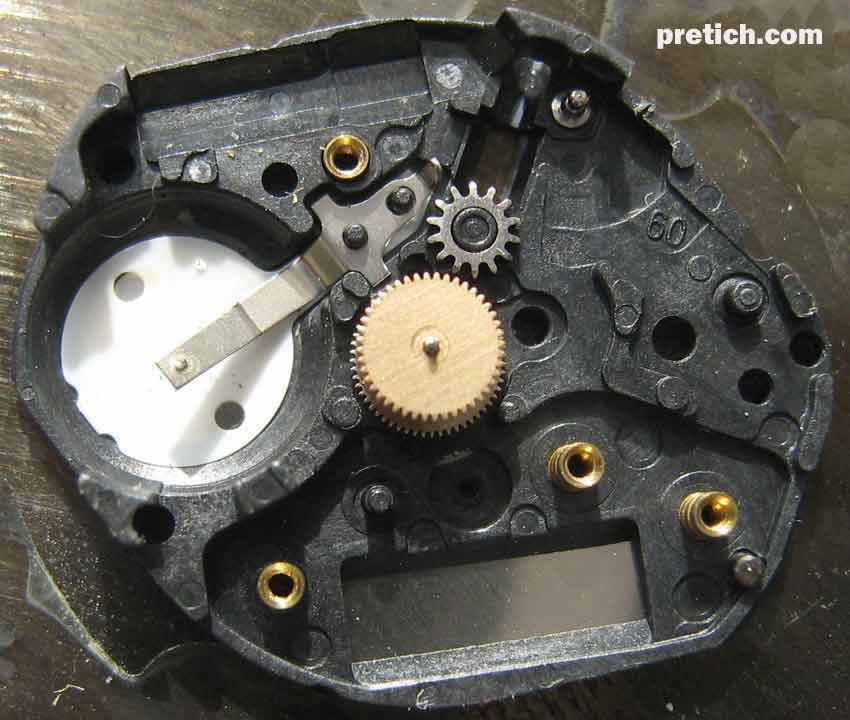

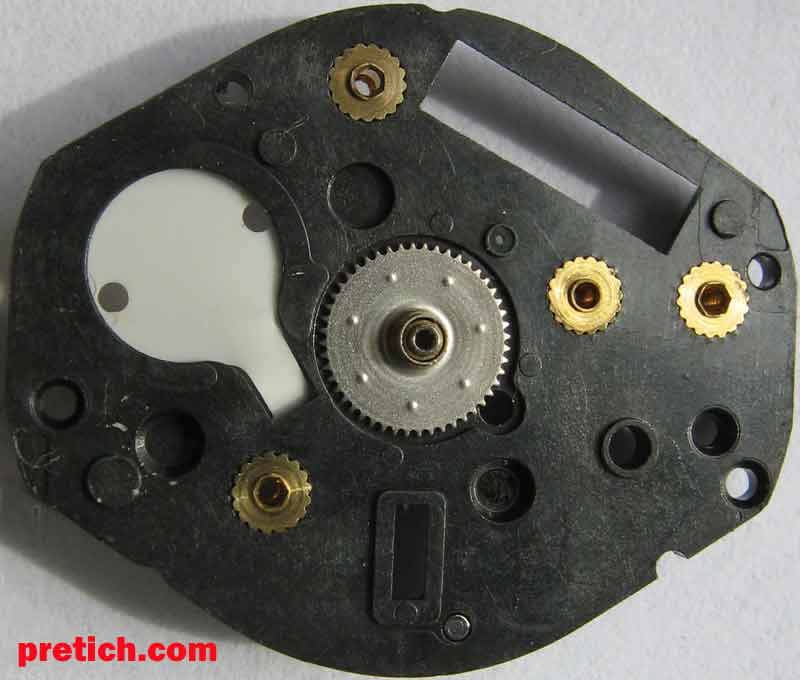

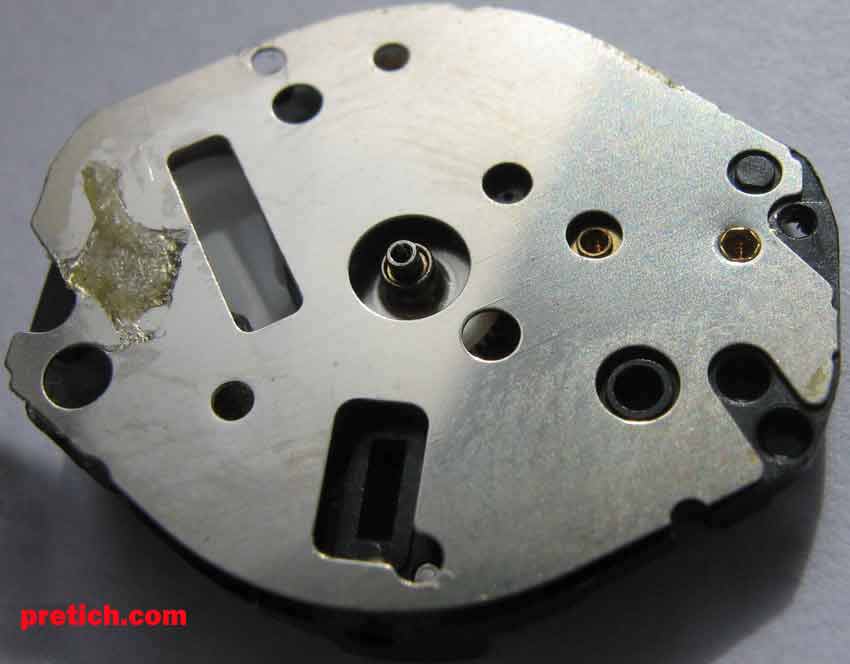

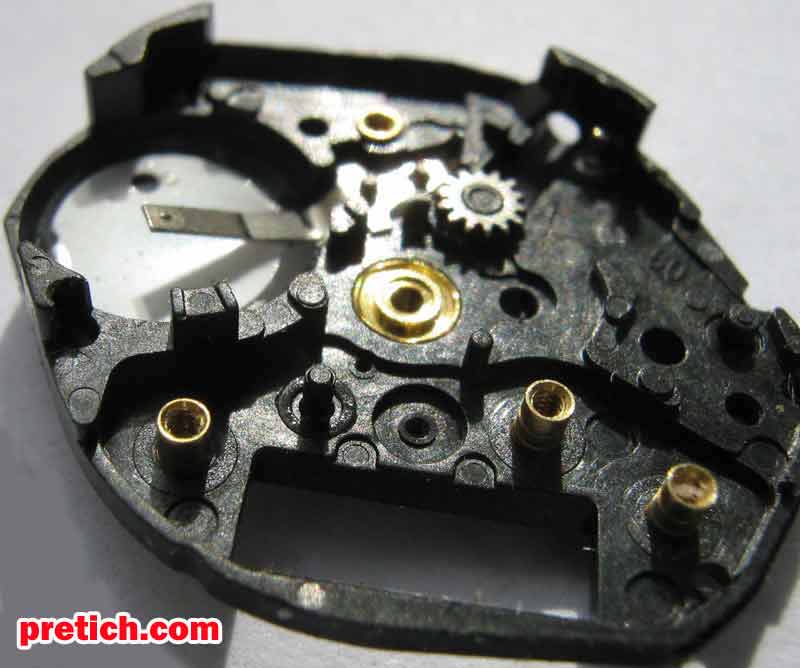

И снова кварцевый часовой механизм...
Подведение итогов

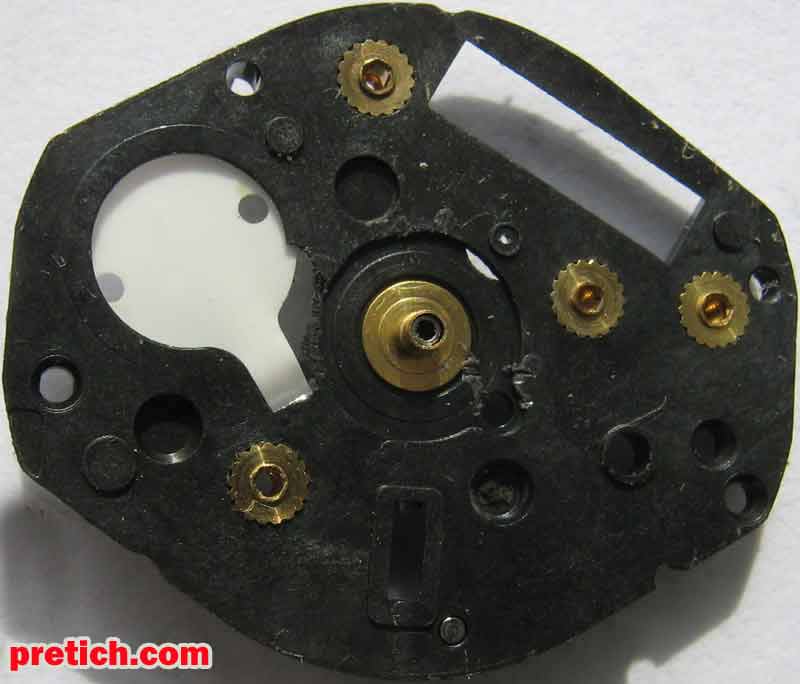

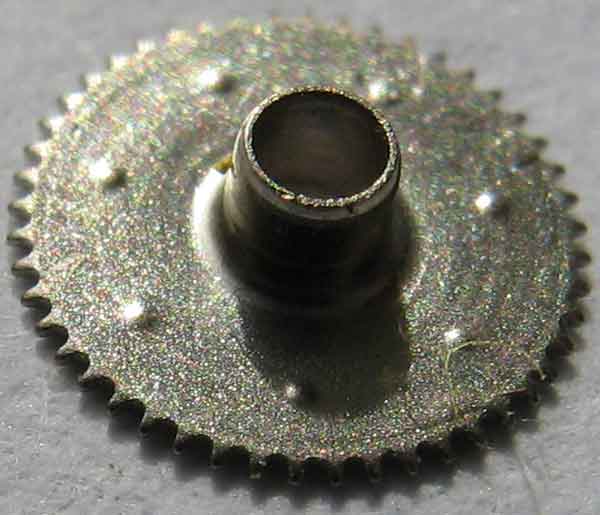

В механизме использованы как пластмассовые, так и металлические шестерни, корпус механизма сделан из весьма крепкой пластмассы. Сам механизм массовый, надежный и неплохой.
Стрелки отвалились также без проблем... Циферблат изготовлен из латуни, к механизму он крепится маленькой полоской двустороннего скотча и фиксируется одним штифтом.

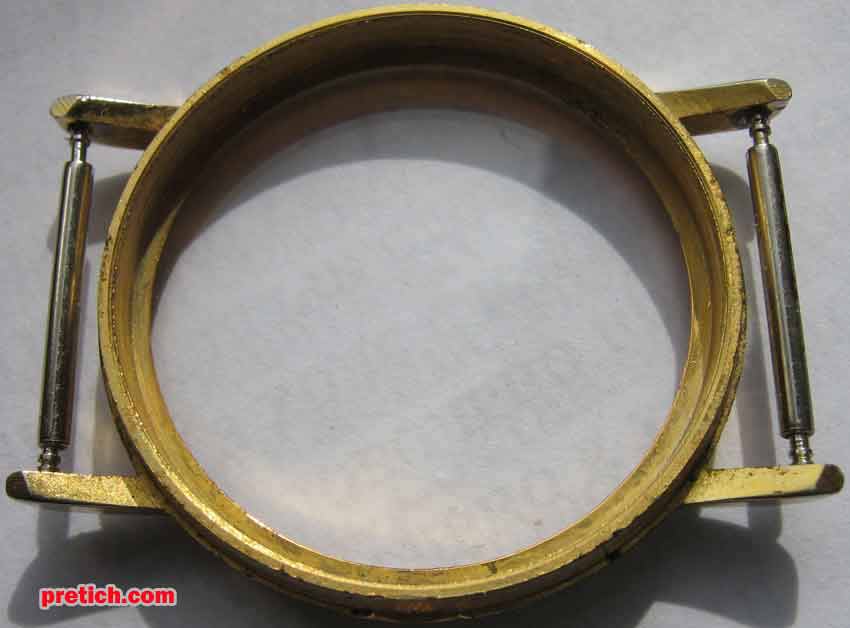

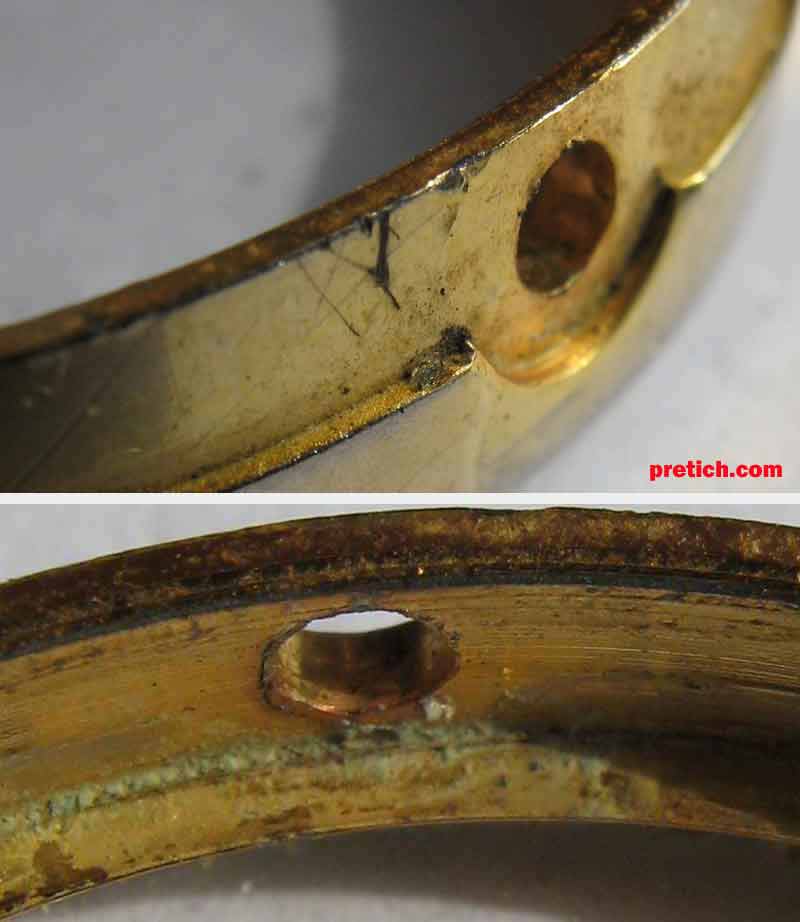

Корпус часов изготовлен из какого-то "белого сплава", видимо на основе алюминия или цинка. Стекло толщиной 1 мм, и оно если и вклеено в корпус, то ненадежно - слегка надавив на него изнутри, мы извлекаем его без труда и повреждений... Но зато это настоящее стекло.
Эта китайская подделка SEIKO Quartz 7009-206A - а это, безусловно, подделка - вероятно, стоит очень дешево, в ней отсутствует даже обычный календарь. Но, тем не менее, новые такие часы на витрине смотрятся довольно привлекательно и сравнительно стильно. Пока жива батарейка, а ее хватает обычно на год или чуть меньше, они исправно служат хозяину. Затем начинает истираться ремешок, он довольно паршивый, начинает облазить "самоварное золото" с корпуса... так как влагозащищенность только обещается, но не гарантируется, вскоре внутри начинают появляться налеты пара, всякие пятна, часы все сильнее и сильнее начинают врать. А с разрядом "родной" батарейки они, как правило, отправляются в мусорное ведро.
Вот такой получился незатейливый обзор китайских кварцевых часов SEIKO 7009-206A...
Михаил Дмитриенко, Алма-Ата, 2014 г. |
